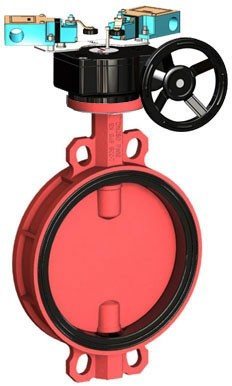

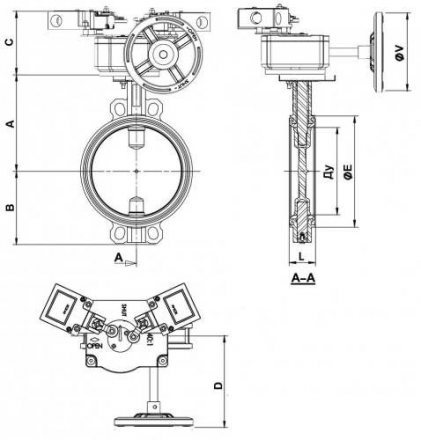

ДИСКОВЫЙ ПОВОРОТНЫЙ ЗАТВОР VPI С РЕДУКТОРОМ И КОНЦЕВЫМИ ВЫКЛЮЧАТЕЛЯМИ VPI4448R2C-08 Ру10/16
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Системы пожаротушения, холодного и горячего водоснабжения, водоотведение, вентиляция, кондиционирование.
Рабочая среда: вода, жидкости, неагрессивные к материалам изделия.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Типоразмер: Ду40 - Ду300.
Модель с гладкими проушинами.
100% герметичность в обоих направлениях.

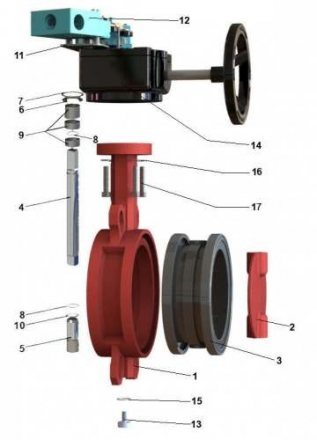

Шток состоит из двух частей. Диск отполирован, уменьшен по толщине и механически обработан по краю, что обеспечивает постоянство крутящего момента.
Прочно посаженный шток, заменяемое седловое уплотнение.
Верхний фланец по норме ISO 5211. Управление редуктором.
2 электромеханических концевых выключателя для индикации положения затвора (открыто-закрыто).
НОРМЫ И СТАНДАРТЫ
Конструкция Разработан по норме BS EN 593.
Строительная длина Согласно норме норме NF EN 558-1 серия 20.
Тип соединения Межфланцевый монтаж Ру10/Ру16 согласно нормам: EN1092-2, BS450, AISI B16.1-5.
Подходит для монтажа по нормам ASME B16.5 Класс 150 и JIS K10.
Испытания и тесты
Испытания проведены по нормам EN 12266-1, DIN 3230, BS 6755 и ISO 5208 :
Корпус : 24 бар.
Седло : 17,6 бар.
Сертификация Сертификат соответствия ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения»
РАБОЧИЕ УСЛОВИЯ
Максимальное рабочее давление : 16 бар.
Максимальная рабочая температура : -15°C / +130°C.
Кратковременная максимальная температура: -30°C / +150°C
Антикоррозийное эпоксидное покрытие.
Корпус Эпоксидное порошковое RAL3001, толщина 150 µ
Диск Эпоксидное порошковое RAL3001, толщина 150 µ
Тип концевого выключателя XCKM115
Материал корпуса Zamak
Тип исполнительной головки Термопластиковый роликовый рычаг
Механический ресурс (млн. коммутационных циклов) 15
Скорость срабатывания (м/с) 1.5
Класс защиты в соответствии с IEC 60529 IP66
Номинальные рабочие характеристики
AC 15, A 300 (Ue = 240 В, Ie = 3 A) /
DC 13, Q 300 (Ue = 250 В, Ie = 0.27 A)
Кабельный ввод 3 резьбовых кабельных ввода для ISO M20 x 1.5 (2 ввода с заглушками)
Габаритные размеры (мм) 64 x 30 x 64
Температурный диапазон -25…70°C
2-полюсный контакт безынерционного срабатывания (Н3 + НО)
