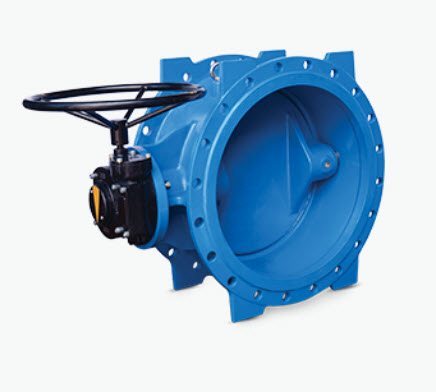

Зaтвор поворотный FAF 3810 Dn250 PN10 артикул 38100250P
Зaтвор дисковый поворотный фланцевый с двойным эксцентриком FAF3800 применяется в качестве запорно-регулирующего устройства в трубопроводах по транспортированию жидкостей, неагрессивных для конструкции затвора. В закрытом положении диск находится перпендикулярно по отношению к потоку воды.
Особенности
- Затвор дисковый поворотный фланцевый с двойным эксцентриком; диск вращается на четверть оборота (90 градусов) и обеспечивает 100%-ю герметичность, с помощью уплотнительного кольца с Т-образным профилем, установленного по наружному диаметру диска, полностью направленного к поверхности седла внутри периметра корпуса, выполненного из нержавеющей стали. Эпоксидное покрытие, одобренное WRAS, подходит для использования в системах питьевой воды.
- Конструкция с двойным эксцентриком допускает применение низких рабочих крутящих моментов при 100% герметичности.
- Внутренние и наружные поверхности затвора имеют эпоксидное покрытие (FBE) толщиной, не менее 250 мкм; по запросу минимальная толщина может составлять 300 мкм.
- По запросу возможно увеличение толщины.
y Низкие моменты за счет уменьшения трения в самосмазывающихся втулках.
- Может выдерживать высокие растягивающие усилия на трубопровод, благодаря корпусу и диску из ковкого чугуна.
- Высокое сопротивление ударным нагрузкам.
- Конструкция диска, разработанная согласно направлению потока, снижает потери давления.
- Конструкция двойного вала обеспечивает потери давления на минимальном уровне.
- Уплотнительные прокладки, выполненные из этиленпропиленового каучука (EPDM) (по умолчанию), бутадиеннитрильного каучука (NBR) или фторкаучука VITON, поставляются согласно рабочим условиям и требованиям и могут легко разбираться и заменяться в полевых условиях.
- Уплотнительные кольца на подшипниках скольжения защищают
отверстия на диске от коррозии.
- Стопорное кольцо крепится к диску с помощью потайных винтов; уплотнительные кольца под винтами защищают диск от коррозии.
- Редуктор на верхнем фланце позволяет открывать/закрывать затвор с очень малыми крутящими моментами.
- Монтажные проушины и ножки способствуют весовой балансировке во время транспортировки и установки.
