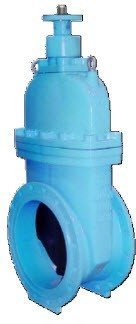

Задвижка Ziggiotto с обрезиненным клином с подготовкой «под электропривод» модель RF01-B PMOT (DN 350-600)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ • Номинальный диаметр: от 50мм (2'') до 600мм (24''). • Рабочая температура: -25°С ^ +120°С. • Стандартное рабочее давление: Pn 10/16. • Внешний вид: DIN 3202 (серия F4). • Фланцы и шток: EN 1092-2 • Test: EN 1074-1, EN 1074-2, ISO5208. • Материал клина: высокопрочный чугун, покрытый резиной EPDM. • Высокая антикоррозийная защита. • Эпоксидное порошковое покрытие корпуса • Защита от грязи болтов крышки. • Облегчённая конструкция.

Dn (Ду), мм:350, 400, 500, 600

Pn (Ру):10, 16

Материал корпуса:Чугун

Материал запорного органа:обрезиненный чугун

Модель/чертеж ЦКБА:30ч39р

Все характеристики

Предзаказ

от

229 280,03 ₽

*Скидки до 15% при оптовой закупке.

*Цена не является офертой. Запрос счета/договора через arma@epstongrup.ru

Описание

Отзывы

СПЕЦИФИКАЦИЯ
	Часть	Материал
1	Корпус	Высокопрочный чугун GJS-500
2	Клин	Высокопрочный чугун GJS-500, покрытый EPDM
3	Гайка штока	Латунь
4	Шток	Нержавеющая сталь
5	Уплотнение	Резина NBR
6	Болт	Углеродистая сталь
7	O-ring	Резина NBR
8	Уплотнение	Латунь
9	Верхняя часть	Высокопрочный чугун GJS-500
10	Прокладка	TFL
11	O-ring	Резина NBR
12	O-ring	Резина NBR
13	Уплотнение седла	Латунь
14	Верхний фланец	Высокопрочный чугун GJS-500
15	Пыльник	Резина NBR

ГАБАРИТНЫЕ РАЗМЕРЫ
DN	Pn	D	D1	D2	L	b	f	Z-d	H	D3	D4	D5	D6	b1	H1	Z1-d1	Крутящий момент, Nm
50	10/16	165	125	99	150	19	3	4-Ф19	223	70	102	125	18	6	45	4-012	60
65	10/16	185	145	118	170	19	3	4-Ф19	248	70	102	125	20	6	45	4-012	75
80	10/16	200	160	132	180	19	3	4-Ф19	274	70	102	125	20	6	45	4-012	75
100	10/16	220	180	156	190	19	3	8-Ф19	307	70	102	125	20	6	45	4-012	100
125	10/16	250	210	184	200	19	3	8-Ф19	362	70	102	125	22	6	45	4-012	125
150	10/16	290	240	211	210	19	3	8-Ф23	400	70	140	175	22	6	45	4-012	150
200	10	340	295	266	230	20	3	8-Ф23	487	100	140	175	24	6	45	4-018	200
200	16	340	295	266	230	20	3	12-Ф23	487	100	140	175	24	6	45	4-018	200
250	10	395	350	319	250	22	3	12-Ф23	573	100	140	175	24	6	45	4-018	250
250	16	405	355	319	250	22	3	12-Ф28	573	100	140	175	24	6	45	4-018	250
300	10	445	400	370	270	24,5	4	12-Ф23	661	100	140	175	28	8	50	4-018	300
300	16	460	410	370	270	24,5	4	12-Ф28	661	100	140	175	28	8	50	4-018	300
350	10	505	460	429	290	24,5	4	16-Ф23	773	100	140	175	30	8	50	4-018	325
350	16	520	470	429	290	26,5	4	16-Ф28	773	100	140	175	30	8	50	4-018	325
400	10	565	515	480	310	24,5	4	16-Ф28	810	130	140	175	32	10	60	4-022	350
400	16	580	525	489	310	28	4	16-Ф31	810	130	140	175	32	10	60	4-022	350
450	10	615	565	530	330	25,5	4	20-Ф28	889	130	140	175	34	10	60	4-022	425
450	16	640	585	548	330	30	4	20-Ф31	889	130	140	175	34	10	60	4-022	425
500	10	670	620	582	350	26,5	4	20-Ф28	1200	130	165	210	34	10	60	4-022	525
500	16	715	650	609	350	31,5	4	20-Ф34	1200	130	165	210	34	10	60	4-022	525
600	10	780	725	682	390	30	5	20-Ф31	1128	130	165	210	36	10	60	4-022	800
600	16	840	770	720	390	36	5	20-Ф37	1128	130	165	210	36	10	60	4-022	800
