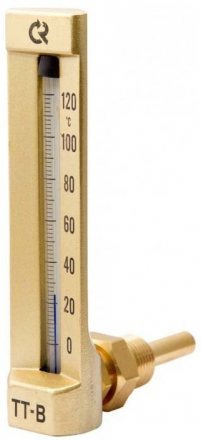

Тип ТТ-В. Термометр технический жидкостный предназначен для измерения температуры неагрессивных жидких и газообразных сред в пределах от −30 до +200 °С. Приборы могут использоваться в условиях высоких динамических нагрузок в различных отраслях промышленности.
Приборы состоят из защищенной стеклянной оболочкой капиллярной трубки с резервуаром, заполненным термометрической жидкостью, защитного корпуса и защитной гильзы. Шкала термометра нанесена на наружной поверхности капиллярной трубки. Верхняя часть капилляра (со шкалой) находится в корпусе, а нижняя (с резервуаром) — в гильзе.
Корпус изготовлен из анодированного алюминия. Гильза изготавливается либо из латуни, либо из нержавеющей стали. По типу присоединения прибор может быть изготовлен в двух вариантах исполнения: термометр технический прямой и угловой.
Область применения: судостроение, водоснабжение, теплоснабжение.
Длина верхней и погружной частей, мм
| Прямое при-соединение | 110 / 150 / 200 | 30 / 40 / 50 / 64 / 100 / 150 |
| Угловое при-соединение | 40 / 50 / 64 / 100 / 150 |
Диапазон показаний температур, °С
| −30…+70 | 0…+50 | 0…+100 |
| 0…+120 | 0…+160 | 0…+200 |
Точность измерений
От 1 до 4 °С в зависимости от диапазона измеряемой температуры и цены деления шкалы термометра (Таблица 1)
Диапазон рабочих температур, °C
Окружающая среда: −40…+60
Корпус
Анодированный алюминий
Резьба присоединения
G½ / М20х1,5 / М22х1,5 / М27х2*
* - только прямое присоединение
Присоединение
Прямое или угловое
Заполнение
Термометрическая жидкость
Материал гильзы
Латунь
Нержавеющая сталь 08Х18Н10 (при длине погружной части 150 мм)
Комплектность
Гильза из латуни или нержавеющей стали, в зависимости от длины погружной части ТТ-В
Рабочее давление на гильзе, МПа
10 (гильза из латуни)
25 (гильза из нержавеющей стали 08Х18Н10)
Межповерочный интервал
3 года
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Техническая документация
ТУ 4321-002-4719015564-2008
ГОСТ 28498-90
| Тип | Присоединение | Диапазон показаний температуры, °C | Высота корпуса, мм | Длина погружной части, мм |
|---|---|---|---|---|
| ТТ-В | прямое | −30…+70; 0…+50 / 100 / 120 / 160 / 200 | 110, 150, 200 | 30**, 40, 50, 64, 100 |
| угловое | ||||
| прямое или угловое | 150 |
** - только прямое присоединение
