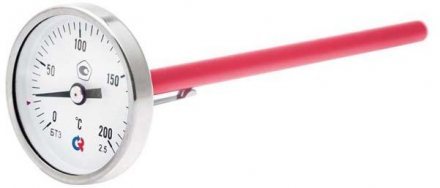

Тип БТ, серия 220. Биметаллический коррозионностойкий погружной термометр со штоком в виде иглы предназначен для измерения температуры густых, сыпучих и вязких сред. Принцип действия прибора основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве такого элемента используется пружина из биметалла. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку прибора. Один её конец закреплен внутри штока, а к другому присоединяется ось стрелки.
Корпус и шток прибора изготовлены из нержавеющей стали. Биметаллические игольчатые термометры используются в строительстве для измерения температуры бетона.
Область применения: сельское хозяйство, строительство, пищевая промышленность.
Диаметр корпуса, мм
50
Класс точности
2,5
Диапазон показаний температур, °С
0…+200
Диапазон рабочих температур, °CОкружающая среда: −10…+60
Длина погружной части, мм
150
Чувствительный элемент
Биметаллическая спираль
Корпус
IP43, нержавеющая сталь 08Х18Н10
Кольцо
Нержавеющая сталь 08Х18Н10, запрессованное
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Органическое
Присоединение
Шток в виде иглы
Межповерочный интервал
3 года
Климатическое исполнение
Группа C2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 2.1 по ГОСТ 15150
Техническая документация
ТУ 4211-001-4719015564-2008
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний температуры, °C | Длина погружной части, мм |
|---|---|---|---|---|
| БТ-23.220 | 50 | 2,5 | 0…200 | 150 |
| Наименование услуги |
|---|
| Свидетельство о поверке к нумерованному прибору |
| Индивидуальный паспорт на нумерованный прибор |
| Первичная заводская поверка |
| Периодическая поверка |
