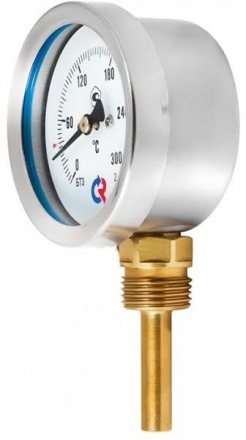

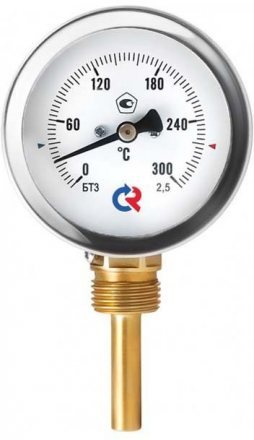

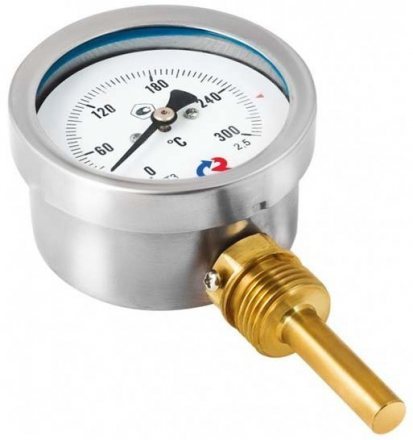

Тип БТ, серия 211. Радиальное присоединение в комплекте с защитной латунной* гильзой. Термометр радиальный биметаллический предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.
Область применения: системы кондиционирования, теплоснабжения, водоснабжения.
При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.
Диаметр корпуса, мм
63, 100
Класс точности
| Ø100 | 1,0** / 1,5 |
| Ø63 | 2,5 |
** — опция
Диапазон показаний температур, °С
| −40…+60*** | −30…+70**** | 0…+60 |
| 0…+100 | 0…+120 | 0…+160 |
| 0…+200 | 0…+250 | 0…+300 |
| 0…+350 | 0…+450 |
*** — только для Ø63
**** — только для Ø100
Диапазон рабочих температур, °C
Окружающая среда: −10…+60
Длина погружной части, мм
Возможно изготовление погружной части длиной до 1000 мм (с шагом 50 мм)
46 (кроме t°=0…+60 / 300 / 350 / 450 °C)
64 (кроме t°=0…+60 / 450 °C)
100, 150 (для Ø63 только до 250 °C)
Чувствительный элемент
Биметаллическая спираль
Шток
Нержавеющая сталь 08Х18Н10
Корпус
IP43, коррозионностойкая сталь 12Х15Г9НД
Кольцо
Коррозионностойкая сталь 12Х15Г9НД,
байонетное
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Минеральное
Резьба присоединения (на гильзе)
G½ или M20×1,5
Рабочее давление (на гильзе), МПа
10 (латунная гильза с погружной частью длиной до 100 мм)
2,5 (латунная гильза с погружной частью длиной более 100 мм)
25 (гильза из нержавеющей стали 08Х18Н10)
Регулировка
На штоке
Межповерочный интервал
3 года
Климатическое исполнение
руппа C2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 2.1 по ГОСТ 15150
Техническая документация
ТУ 4211-001-4719015564-2008
* — при температуре 0…+450 °С и длине погружной части 100 мм и более материал гильзы — нержавеющая сталь 12Х18Н10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний температуры, °C | Длина погружной части, мм*** / Цена с НДС, руб. | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L=46 | L=64 | L=100 | L=150 | L=200 | L=250 | L=300 | |||||
| БТ-32.211 | 63 | 2,5 | −40…+60; 0…60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 | — | — | ||||||
* — для L=46 кроме t° = 0…+60 / 300 / 350 / 450 °C
для L=64 кроме t° = 0...+60 / 450 °С
для L=100 / 150 только до 250 °С
** — под заказ, +10% к стоимости прибора
*** — возможно изготовление погружной части длиной до 1000 мм (с шагом 50 мм)
| Наименование услуги | Тип |
|---|---|
| Латунный фланец | БТ серия 211 |
| Указатель предельных значений (нержавеющая сталь) | БТ серия 211, кроме БТ-31.211 |
| Указатель рабочей температуры (1 маркер / 2 маркера на циферблате), с установкой | БТ серия 211, кроме БТ-31.211 |
| Исполнение с классом точности 1,0 | БТ серия 211, кроме БТ-31.211 |
| Гильзы из нержавеющей стали (вместо латунных) | БТ серия 211 |
| Погружная часть более 300 мм (шаг 50 мм) | БТ-51.211, БТ-71.211 |
| Свидетельство о поверке к нумерованному прибору | БТ серия 211 |
| Индивидуальный паспорт на нумерованный прибор | БТ серия 211 |
| Первичная заводская поверка | БТ серия 211 |
| Периодическая поверка | БТ серия 211 |
| Ремонт | БТ серия 211 |
* — при t=0…450 °C и длине погружной части 100 мм и более материал гильзы — нержавеющая сталь
