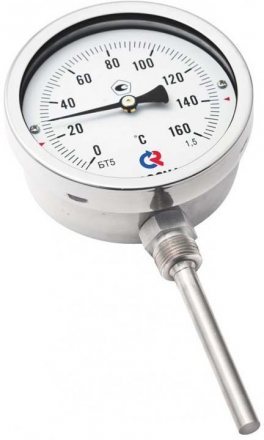

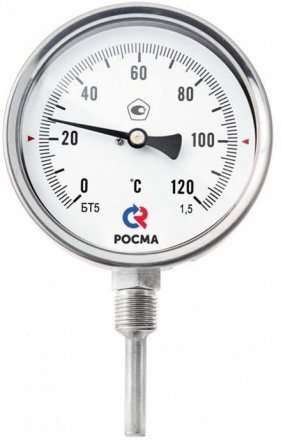

Тип БТ, серия 220. Коррозионностойкий термометр с радиальным присоединением и резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.
Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.
Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.
Диаметр корпуса, мм
100, 150
Класс точности
1,0* / 1,5
* — опция
Диапазон показаний температур, °С
| −30…+70 | 0…+60 |
| 0…+100 | 0…+120 |
| 0…+160 | 0…+200 |
| 0…+250 | 0…+350 |
| 0…+450 |
Диапазон рабочих температур, °C
Окружающая среда: −60…+60
Длина погружной части, мм
64, 100, 150, 200, 250, 300 (под заказ возможно изготовление погружной части длиной до 1000 мм)
Чувствительный элемент
Биметаллическая спираль
Шток
Нержавеющая сталь 08Х18Н10
Корпус
IP54, нержавеющая сталь 08Х18Н10
Опция: IP65
Кольцо
Нержавеющая сталь 08Х18Н10,
байонетное
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Минеральное
Резьба присоединения (на гильзе)
G½ или М20х1,5
Комплектность
Без гильзы
Опция:
- гильза из нержавеющей стали 08Х18Н10
- цельноточеная гильза из нержавеющей стали 08Х18Н10
На штоке: 10
На гильзе из нержавеющей стали: 25
На цельноточеной гильзе: 60
Межповерочный интервал
3 года
Климатическое исполнение
Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 1.1 по ГОСТ 15150
Техническая документация
ТУ 4211-001-4719015564-2008
| ип | Диаметр корпуса | Класс точности | Диапазон показаний температуры, °C | Длина погружной части, мм / Цена с НДС, руб. | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L=46 | L=64 | L=100 | L=150 | L=200 | L=250 | L=300 | ||||
| БТ-52.220 | 100 | 1,0*; 1,5 | −30…+70; 0…60 / 100 / 120 / 160 / 200 / 250 / 350 / 450 | |||||||
| БТ-72.220 | 150 | 1,0*; 1,5 | — | |||||||
* — под заказ, +10% к стоимости прибора
| Наименование услуги |
|---|
| Гильза из нержавеющей стали |
| Указатель предельных значений (нержавеющая сталь) |
| Указатель рабочей температуры (1 маркер / 2 маркера на циферблате), с установкой |
| Исполнение с классом точности 1,0 |
| Исполнение с IP 65 |
| Погружная часть более 300 мм (шаг 50 мм) |
| Свидетельство о поверке к нумерованному прибору |
| Индивидуальный паспорт на нумерованный прибор |
| Первичная заводская поверка |
| Периодическая поверка |
| Ремонт |
