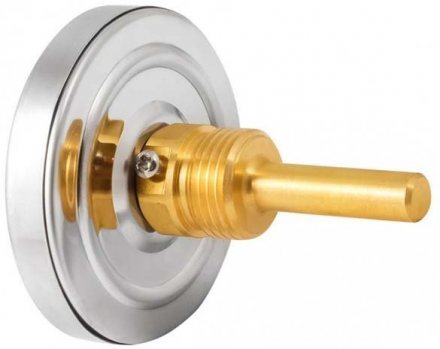

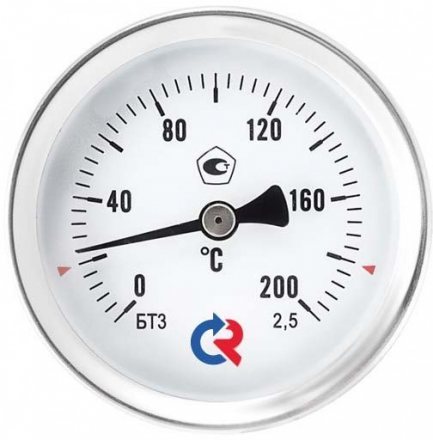

Тип БТ, серия 211. Термометр биметаллический (осевое присоединение) в комплекте с защитной латунной* погружной гильзой. Прибор предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия прибора основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один её конец закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус прибора изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.
Область применения: системы кондиционирования, теплоснабжения, водоснабжения.
При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.
Диаметр корпуса, мм
63, 80, 100, 150
Класс точности
| Ø80, 100, 150 | 1,0** / 1,5 |
| Ø63 | 2,5 |
** — опция
Диапазон показаний температур, °С
| −40…+60 | 0…+60 | 0…+100 |
| 0…+120 | 0…+160 | 0…+200 |
| 0…+250 | 0…+350 | 0…+450 |
Диапазон рабочих температур, °C
Окружающая среда: −10…+60
Длина погружной части, мм
Возможно изготовление погружной части длиной до 1000 мм (с шагом 50 мм)
| Ø63 | 46*** / 64*** / 100 / 150 / 200 / 250 / 300 |
| Ø80 | 46*** / 64 / 100 / 150 / 200 / 250 / 300 |
| Ø100 | 46*** / 64 / 100 / 150 / 200 / 250 / 300 |
| Ø150 | 64 / 100 / 150 / 200 / 250 / 300 |
*** — кроме t°= 0... +450 °С
Чувствительный элемент
Биметаллическая спираль
Шток
Нержавеющая сталь 08Х18Н10
Корпус
IP43, коррозионностойкая сталь 12Х15Г9НД
Кольцо
Коррозионностойкая сталь 12Х15Г9НД,
Ø80, 100, 150 — байонетное
Ø63 — запрессованное
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Минеральное
Резьба присоединения (на гильзе)
G½ или M20×1,5
Рабочее давление (на гильзе), МПа
10 (латунная гильза с погружной частью длиной до 100 мм)
2,5 (латунная гильза с погружной частью длиной более 100 мм)
25 (гильза из нержавеющей стали 08Х18Н10)
Регулировка
На штоке (для Ø63) или на корпусе с тыльной стороны
Межповерочный интервал
3 года
Климатическое исполнение
Группа C2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 2.1 по ГОСТ 15150
Техническая документация
ТУ 4211-001-4719015564-2008
* — при температуре 0…+450 °С и длине погружной части 100 мм и более материал гильзы — нержавеющая сталь 12Х18Н10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний температуры, °C | Длина погружной части, мм*** / Цена с НДС, руб. | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L=46 | L=64 | L=100 | L=150 | L=200 | L=250 | L=300 | |||||
| БТ-31.211 | 63 | 2,5 | −40…+60; 0…60 / 100 / 120 / 160 / 200 / 250 / 350 / 450 | — | — | ||||||
** — под заказ, +10% к стоимости прибора
*** — кроме t°= 0...+450 °С
| Наименование услуги | Тип |
|---|---|
| Латунный фланец | БТ серия 211 |
| Указатель предельных значений (нержавеющая сталь) | БТ серия 211, кроме БТ-31.211 |
| Указатель рабочей температуры (1 маркер / 2 маркера на циферблате), с установкой | БТ серия 211, кроме БТ-31.211 |
| Исполнение с классом точности 1,0 | БТ серия 211, кроме БТ-31.211 |
| Гильзы из нержавеющей стали (вместо латунных) | БТ серия 211 |
| Погружная часть более 300 мм (шаг 50 мм) | БТ-51.211, БТ-71.211 |
| Свидетельство о поверке к нумерованному прибору | БТ серия 211 |
| Индивидуальный паспорт на нумерованный прибор | БТ серия 211 |
| Первичная заводская поверка | БТ серия 211 |
| Периодическая поверка | БТ серия 211 |
| Ремонт | БТ серия 211 |
* — при t=0…450 °C и длине погружной части 100 мм и более материал гильзы — нержавеющая сталь
