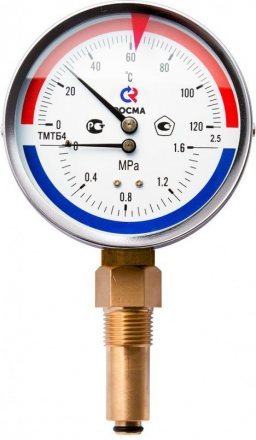

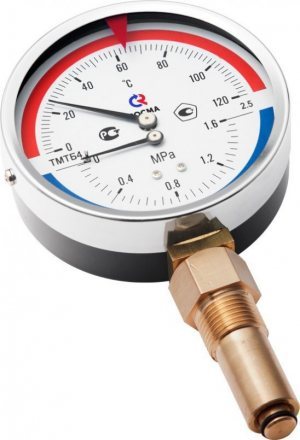

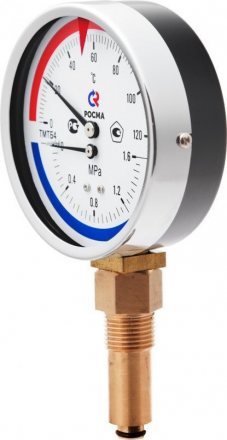

Тип ТМТБ. Термоманометр радиальный — комбинированный прибор, предназначенный для измерения температуры и избыточного давления неагрессивных к медным сплавам сред в системах теплоснабжения и водоснабжения.
Термоманометр объединяет в одном корпусе манометр и термометр, имеет циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры. Компания РОСМА выпускает устройства двух типоразмеров: диаметром корпуса 80 и 100 мм. По расположению штуцера приборы подразделяются на осевые и радиальные. Длина погружной части также может варьироваться по заказу потребителя.
Термоманометр комплектуется клапаном, который служит для удобства подключения прибора, а также позволяет его демонтировать без разгерметизации (слива) системы и остановки технологического процесса. Максимальное рабочее давление на клапане - 2,5 МПа.
Область применения: системы отопления, водоснабжения, бойлеры, паровые котлы и т. д.
Диаметр корпуса, мм
80, 100
Класс точности
2,5
Диапазон показаний температур, °С
0…+120 / 150
Диапазон показаний давлений, МПа
0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5
Диапазон рабочих температур, °C
Окружающая среда: −60…+60
Измеряемая среда: 0…+150
Длина погружной части, мм
46, 64, 100
Корпус
IP40, cталь 10, цвет черный
Кольцо
Хромированная сталь 10
Чувствительный элемент манометрической части, трибко-секторный механизм, клапан
Медный сплав
Чувствительный элемент термометрической части
Биметаллическая спираль
Циферблат
Алюминий, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давления
Стекло
Минеральное
Штуцер манометра
Медный сплав
Шток термометра
Нержавеющая сталь 08Х18Н10
Присоединение
Радиальное
Резьба присоединения (на клапане)
G½
Максимальное рабочее давление (на клапане), МПа
2,5
Межповерочный интервал
2 года
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний (давление/температура) | Резьба присоединения на клапане | Цена с НДС, руб. | ||
|---|---|---|---|---|---|---|---|
| L=46 | L=64 | L=100 | |||||
| ТМТБ-4 | 100 | 2,5 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа 0…+120 / 150 °C | G½ | |||
| Наименование услуги |
|---|
| Указатель предельных значений (нержавеющая сталь) |
| Свидетельство о поверке к нумерованному прибору |
| Индивидуальный паспорт на нумерованный прибор |
| Первичная заводская поверка |
| Периодическая поверка |
| Пломбировка термоманометра (под заказ) |
| Ремонт |
| Очистка прибора от загрязнений (мазут, краска и пр.) |
