Счетчики холодной воды комбинированные ВСХНК, ВСХНКд предназначены для измерений объема холодной воды в напорных трубопроводах в системах холодного водоснабжения при давлении воды до 1.6 МПа (16 кгс/см2) в диапазоне температур от +5 до +50 °C.

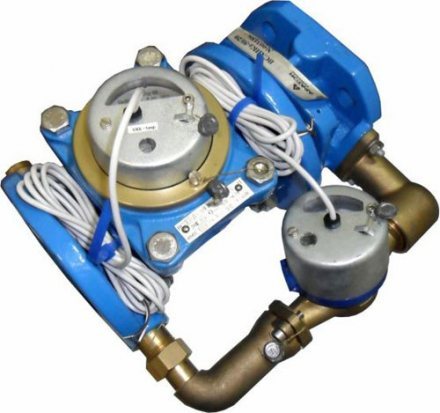

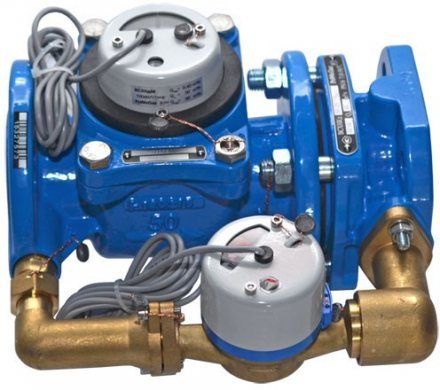

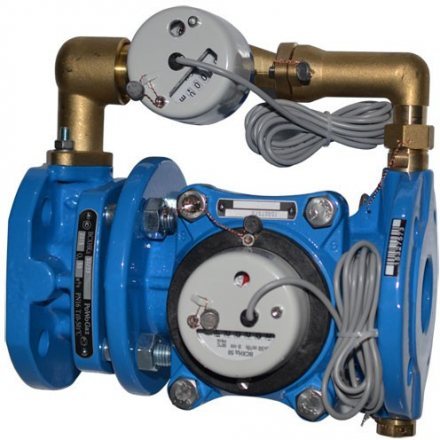

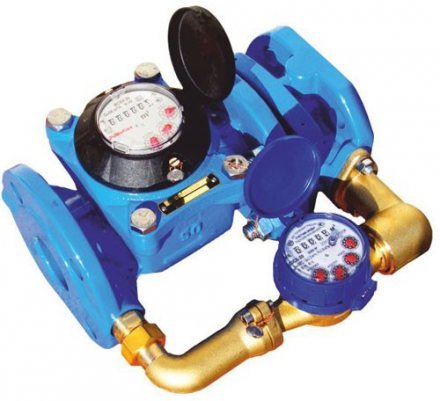

Счетчик комбинированный состоит из двух счетчиков воды, имеющих разные пределы измерений и переключающего пружинного клапана. Счетчики размещены на параллельной отводке. 1 счетчик является основным (турбинный), а др. (крыльчатый) – вспомогательным.
Принцип действия турбинного и крыльчатого счетчиков воды основан на измерении количества оборотов соответственно турбинки и крыльчатки счетчиков воды. Кол-во оборотов турбинки (крыльчатки) пропорционально объему воды, прошедшему через счетчик воды. Маштабирующие редукторы счетчиков воды преобразуют кол-во оборотов турбинки (крыльчатки) в объем воды и отображают его на отчетных устройствах счетчиков воды.

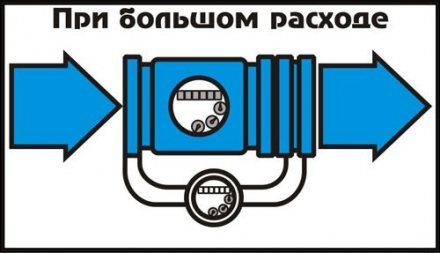

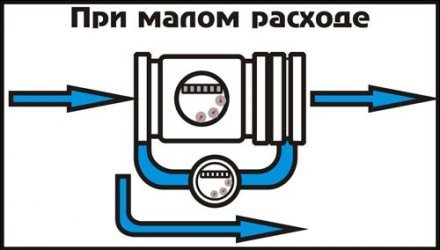

При работе комбинированного счетчика поток воды поступает в счетчик, где часть воды проходит через турбинный счетчик воды, а другая – через крыльчатый. При уменьшении расхода воды ниже установленного порога, клапан закрывается, и поток воды направляется только через крыльчатый счетчик воды. При увеличении расхода воды выше порогового значения клапан открывается, и поток воды одновременно проходит через оба счетчика.
Показания комбинированного счетчика воды получают путем суммирования показаний основного счетчика и показаний вспомогательного счетчика.
Спецификация материалов:
серый чугун GJL-250 (GG25), нержавеющая сталь.
Управление:
ручное
Tемпература:
-10 до +120C.
Рабочая среда:
вода, пар, воздух.
|
Материал корпуса |
Давление |
Диаметр |
Макс. темперaтура |
|
A Cерый чугун |
C 16 бар |
DN 40-300 |
120°C |
|
C Сфероидный чугун |
C 16 бар |
DN 350-400 |
120°C |
