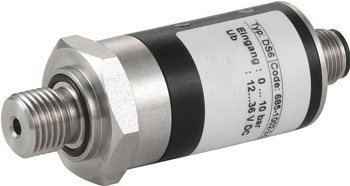

Программируемое реле давления DS6 может применяться для решения широкого круга задач.
Материалы, контактирующие с измеряемой средой: нержавеющая сталь (штуцер), керамика Al2O3 (сенсор), FKM или NBR (уплотнение). Данные материалы выбраны, учитывая требования универсального применения устройства, и совместимы с большинством из измеряемых в промышленности сред. Интегрированный программируемый микропроцессор предоставляет, помимо стандартных функций, ряд дополнительных возможностей для выбора оптимального режима при любых условиях работы. Реле имеет 1 или 2 точки переключения (в зависимости от модификации). Достижение порогового значения фиксируется желтым и зеленым светодиодами, расположенными на корпусе реле. Установка пороговых значений и выбор режимов переключения осуществляется при помощи адаптера и поставляемого в комплекте программного обеспечения P-set либо с помощью программатора P6, позволяющего настраивать реле без дополнительных программных средств непосредственно на месте.
Области применения:
Измеряемый диапазон
от 0…2 бар до 0…400 бар
(от 0…0,2 MПа до 0…40 МПа)
Релейный выход
Стандартно: 1 Дополнительно: 2
Погрешность
0,5% ВПИ
Электрическое присоединение
М12×1 (5-конт.)
Напряжение питания
12…30 В
Диапазон температуры измеряемой среды
−25…85 °C
Степень защиты
IP67
Корпус
Нержавеющая сталь 1.4305, пластик РОМ (черный)
Штуцер
Нержавеющая сталь 1.4305
Мембрана
Керамика Al2O3 96%
Уплотнение
PN <100 бар: fkm >N ≥100 бар: NBR
