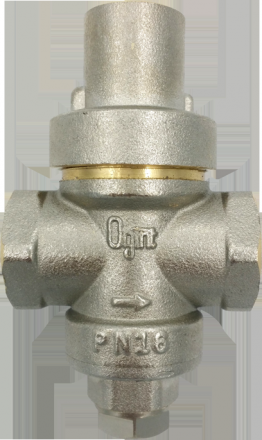

Регулятор (редуктор) давления поршневой Ру16 ВР Ogint

Регулятор давления (редуктор) предназначен для регулируемого снижения давления транспортируемой среды в сетях холодного и горячего водоснабжения, пневмопроводах сжатого воздуха также на технологических трубопроводах, транспортирующих жидкости и газы, не агрессивные к материалам редуктора. Редуктор поддерживает на выходе давление, не превышающее настроечное, выходе вне зависимости от скачков давления в сети. В статическом режиме давление после редуктора также не превышает настроечное. Регулирование происходит по схеме «после себя». Манометр снабжен манометром-индикатором.

Основные технические характеристики:

• Номинальное давление (PN): 16 бар
• Максимальная температура рабочей среды: +130?С
• Максимальный коэффициент редукции: 1:10
• Пределы регулирования 0-16 бар
• Заводская настройка выходного давления: 3 бар
• Пропускная способность при падении давления от настроечного 1,5 бар: 1.6 м3/час
• Допустимые отклонения от настроечного давления при резких изменениях входного давления: ±10%
• Резьба муфт: M14x1.5
• Резьбовой калибр-диаметр: 41 мм
• Диапазон измерений: 0-9 бар
• Средний полный срок службы: 15 лет

Материалы составных частей:

• Корпус редуктора, корпус пружинной камеры, крышка: никелированная латунь CW617N
• Шток, золотник, малмый поршень: латунь CW617N
• Уплотнительное кольцо малого поршня: EPDM
• Большой поршень: латунь CW614N
• Уплотнительно кольцо большого поршня: EPDM
• Пружина: нержавеющая сталь
• Винт настройки: латунь CW614N
• Пробка пружинной камеры, пробка патрубка под манометр: EPDM.
