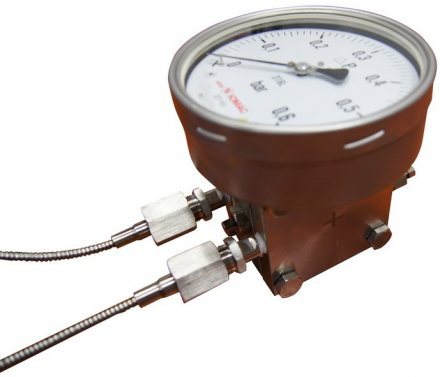

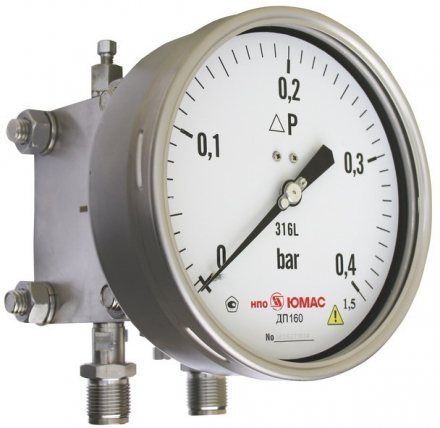

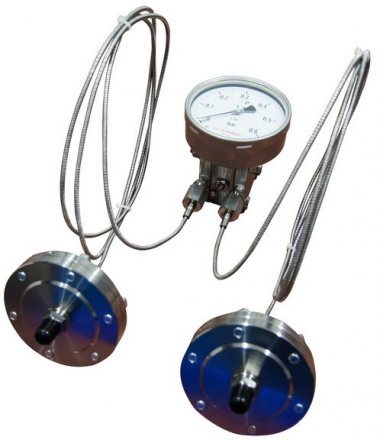

Назначение дифференциальных манометров (дифманометров) – измерение перепада давления в системе, заполненной некристаллизующейся жидкостью или газом. Эти приборы имеют мембранные камеры низкого и высокого давлений, реагирующим на изменение состояния рабочей среды. Применяются в промышленности, при обустройстве систем фильтрации и измерения уровня в закрытых резервуарах.
Особенностью данной модели является работа при высоких перегрузках. Статическое (рабочее) давление - до 25 МПа (250 кгс/см2)
Технические характеристики

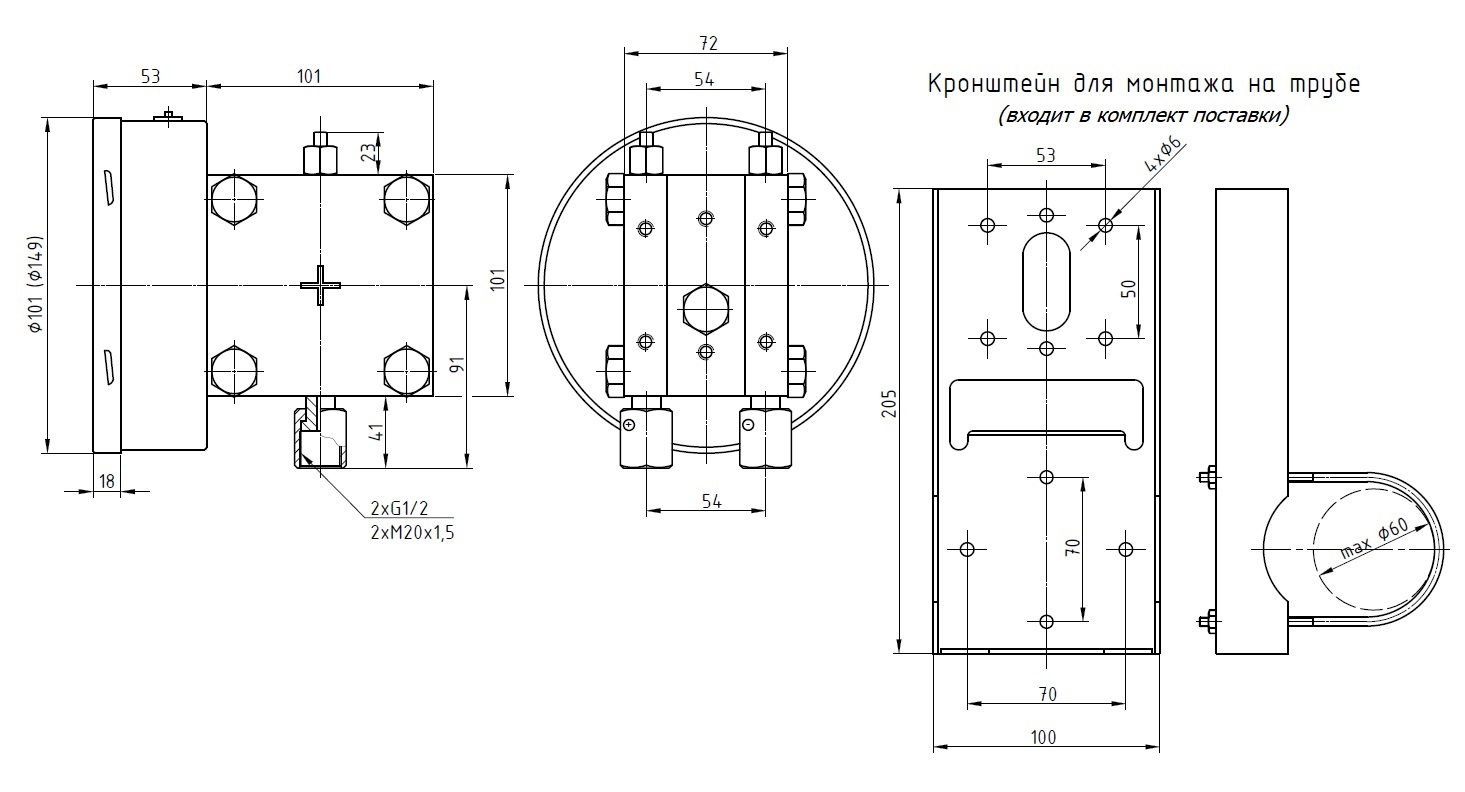

| Диаметр корпуса, мм | 100, 150 |
| Класс точности | 2,5 по возрастанию - стандарт 1,5 по возрастанию - опция |
| Диапазон измерения | - от 0 до 6/ 10/ 16/ 25/ 40/ 60 кПа - от 0 до 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1/ 1,6 МПа по заказу: мбар, бар, кгс/см2, mm H2O |
| Статическое давление (рабочее) | 0...10 МПа - стандарт 0...25 МПа - опция |
| Штуцер | сталь нержавеющая 03Х17Н13М2 (316L), 2хМ20х1,5 - стандарт 2хG1/2 - опция |
| Циферблат | алюминиевый сплав, белый, шкала чёрная. Разворот шкалы: - 180 ° для диапазона измерения от 0 до 6/ 10 кПа - 270 ° для всех остальных диапазонов |
| Корпус | сталь нержавеющая: - 08Х18Н10 (304) - стандарт - 08Х17Н13М2 (316) - опция |
| Мембрана | сталь нержавеющая 03Х17Н13М2 (316L) - стандарт MONEL - опция |
| Рабочая камера | сталь нержавеющая 08Х17Н13М2 (316) - стандарт MONEL - опция |
| Уплотнения | Viton |
| Стекло | многослойное безопасное Safety glass |
| Степень защиты | IP65 |
| Климатическое исполнение по ГОСТ 15150-69 | У2- стандарт УХЛ1 - опция |
| Температура окружающей среды | -40... +60 °С - стандарт -60... +60 °С - опция |
| Температура измеряемой среды | до +100 °С |
| Виброзащищённость по ГОСТ Р 52931-2008 | группа L3 |
| Средний срок службы | 10 лет |
| Опции | • заводской номер (по умолчанию) • виброустойчивое исполнение (наполнение корпуса: глицерин, силикон) • выходной сигнал 4...20мА • корпус из нержавеющей стали 08Х17Н13М2 (316) |
