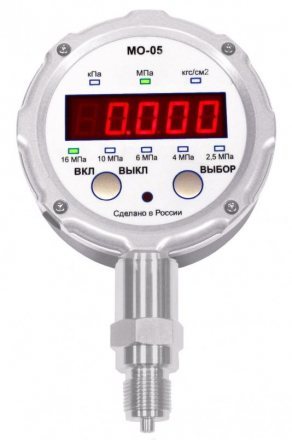

Манометры цифровые МО-05 предназначены для точных измерений с индикацией текущих измеренных значений на цифровом табло: избыточного давления жидкостей и газов, разряжения газов.
Область применения: сфера государственного регулирования обеспечения единства измерений: передача размера единиц давления при поверке, калибровке и испытаниях средств измерения давления.
Конструктивное исполнение:
ДСП-80В — дифманометр с вентильным блоком в моноблочном исполнении;
Диаметр корпуса, мм
108 мм
Класс точности
0,025 / 0,05 / 0,1 / 0,15 / 0,25 / 0,4
Единицы измерения
мм. рт. ст. / Па / кПа / МПа / кгс/см2
Диапазон показаний давлений, МПа
| Избыточное давление | 0…16 МПа / 0…60 МПа / 0…100 МПа |
| Давление избыточное-разряжения | -6…+6 кПа / -40…+40 кПа / -0,1…0,25 МПа / -0,1…2,5 МПа |
* — каждый из манометров имеет до 6 выделенных поддиапазонов давления, а также возможность выбора нескольких единиц измерения, что позволяет использовать один прибор вместо нескольких обычных манометров точных измерений.
Рабочая температура
| Класс точности | |
| +5...+50 ˚С | 0,1 / 0,15 / 0,25 / 0,4 |
| +18...+28 ˚С | 0,025 / 0,05 |
Корпус
IP65, сплав алюминия Д16Т
Штуцер
Нержавеющая сталь AISI30455
Присоединение
Радиальное
Резьба присоединения
M20×1,5
Питание
— 3 литиевые батарейки формата АА, напряжение 1,5В (время работы от батареек — до 300 ч)
— внешний источник питания
Вес
0,8 кг
Межповерочный интервал
| Класс точности | |
|---|---|
| 1 год | 0,025 / 0,05 |
| 2 года | 0,1 / 0,15 |
| 3 года | 0,25 / 0,4 |
| Наименование | Класс точности | Диапазон показаний давлений, МПа | Подключение | ||
|---|---|---|---|---|---|
| Резьба | |||||
| Цифровые манометры МО-05 | 0,4 | 0…0,25 / 0…2,5 / 0…16 | M20×1,5 | по запросу | |
| 0…60 | |||||
| 0…100 | |||||
| -40…+40 кПа | |||||
| 0,25 | по запросу | ||||
| 0…60 | |||||
| 0…100 | |||||
| -40…+40 кПа | |||||
| 0,15 | по запросу | ||||
| 0…60 | |||||
| 0…100 | |||||
| -40…+40 кПа | |||||
| 0,1 | по запросу | ||||
| 0…60 | |||||
| 0…100 | |||||
| -40…+40 кПа | |||||
| -6…+6 кПа | |||||
| 0,05 | по запросу | ||||
| 0…60 | |||||
| 0…100 | |||||
| 0,025 | по запросу | ||||
| 0…60 | |||||
| 0…100 | |||||
| Госповерка | 0,025 / 0,05 / 0,1 / 0,15 / 0,25 / 0,4 | -40…+40 кПа / 0…16 | M20×1,5 | по запросу | |
| 0...60 / 0...100 | |||||
| Блок питания | |||||
| Наименование услуги | Тип |
|---|---|
| Очистка под кислород | МО-05 |
