Тип ТМ, серия 10. Сварочный (газовый) манометр применяется для измерения давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах. При этом среда должна быть неагрессивна к медным сплавам, а максимальная температура не превышать 120 °C. Сварочные манометры производятся с диаметром корпуса 50 мм и обладают классом точности 2,5. Корпус манометра для редуктора выполнен из стали и имеет своё цветовое кодирование в зависимости от назначения прибора. В некоторых случаях комплектуется защитным резиновым кожухом (кислородный манометр — голубой, ацетиленовый — серый, пропановый — красный и черный цвет для других газов). Приборы изготавливаются только с радиальным расположением штуцера и имеют различный диапазон показаний давлений в зависимости от измеряемой среды.
Область применения: применяются в баллонных редукторах и регуляторах.

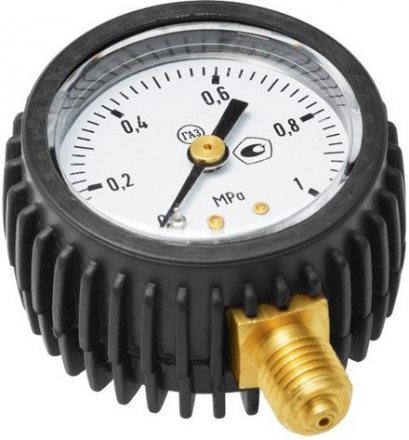

Могут комплектоваться защитным резиновым кожухом.
Диаметр корпуса, мм
50
Класс точности
2,5
Диапазон показаний давлений, МПа
0…40 (см. таблицу 1)
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 105% шкалы
Диапазон рабочих температур, °C
Окружающая среда: −60…+60
Измеряемая среда: −50…+120
Корпус
IP40, сталь 10, цветовое кодирование (см. таблицу 1)
Чувствительный элемент,
трибко-секторный механизм
Медный сплав
Циферблат
Алюминий
Стекло
Органическое
Штуцер
Медный сплав
Присоединение
Радиальное
Резьба присоединения***
M12×1,5
Межповерочный интервал
2 года
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
Манометры ТМ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТМ-210 | 50 | 2,5 | О2 (кислород) — 0…0,1 / 1 / 2,5 / 16 / 25 / 40 | М12×1,5 | радиальное |
| С2Н2 (ацетилен) — 0…0,4 / 4 | |||||
| С3Н8 (пропан) — 0…0,6 | |||||
| другие газы — 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 16 / 25 / 40 |
| Наименование услуги | Тип |
|---|---|
| Защитный кожух | ТМ |
| Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | ТМ |
| Свидетельство о поверке к нумерованному прибору | ТМ |
| Индивидуальный паспорт на нумерованный прибор | ТМ |
| Первичная заводская поверка | ТМ |
| Периодическая поверка | ТМ |
| Обезжиривание прибора под кислород (+ знак О2 на циферблате) | ТМ |
