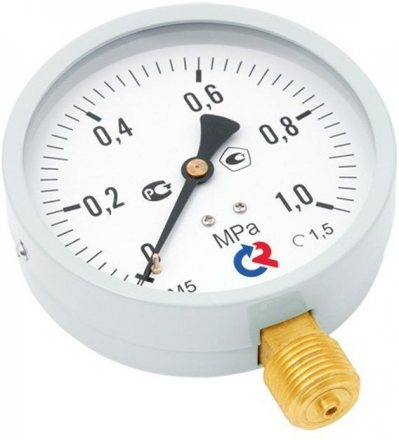

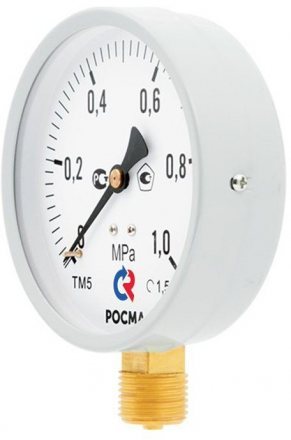

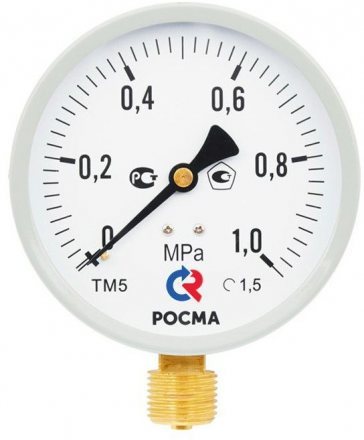

Тип ТМ, серия 10 М2. Манометры в стандартном исполнении, модель 2 применяются для измерения избыточного давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометра выполнен из стали, механизм — из латунного сплава. Пылевлагозащита: IP40.
Преимущества данной модели приборов: использование конструкции с облегченным штуцером и массовый выпуск приборов данной серии с ограниченным диапазоном давлений и единым классом точности (1,5) позволяют достигнуть наилучшего соотношения цены и качества у манометров этого типа.
Область применения: манометры рекомендованы для предприятий обслуживающих и проектирующих объекты ЖКХ.
Диаметр корпуса, мм 100
Класс точности 1,5
Диапазон показаний давлений, МПа 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C
Окружающая среда: −60…+60
Измеряемая среда: −50…+150
Корпус IP40, сталь 10, цвет серый
Кольцо Сталь 10, цвет серый
Чувствительный элемент, трибко-секторный механизм Медный сплав
Циферблат Алюминий, шкала черная на белом фоне
Стекло Минеральное
Штуцер Медный сплав
Присоединение Радиальное
Резьба присоединения G½ или M20×1,5
Межповерочный интервал 2 года
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405–88
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТМ-510 М2 | 100 | 1,5 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 | G½ / M20×1,5 | радиальное |
| Наименование услуги | Тип |
|---|---|
| Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21) | ТМ |
| ТМ + рукав | |
| Объединение с разделителем (РМ-К11, РМ-М31) | ТМ |
| Указатель предельных значений (нержавеющая сталь) | ТМ |
| Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | ТМ |
| Демпфер для манометра (внутренний) | ТМ |
| Индивидуальная двойная шкала Индивидуальная шкала в кгс/см2 | ТМ |
| Свидетельство о поверке к прибору | ТМ |
| Индивидуальный паспорт на прибор | ТМ |
| Обезжиривание прибора под кислород (+ знак О2 на циферблате) | ТМ |
| Нанесение на циферблат «NH3» и пр. знаков | ТМ |
| Первичная заводская поверка | ТМ |
| Периодическая поверка | ТМ |
| Пломбировка манометра (под заказ) | ТМ |
| Ремонт | ТМ (0-1,6 МПа) |
| ТМ (2,5-6 МПа) | |
| Очистка прибора от загрязнений (мазут, краска и пр.) | ТМ |
