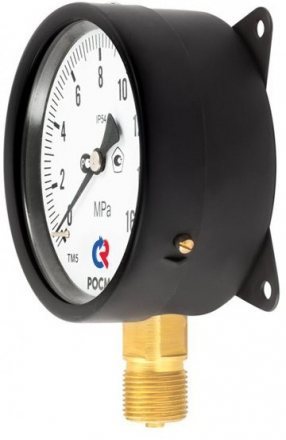

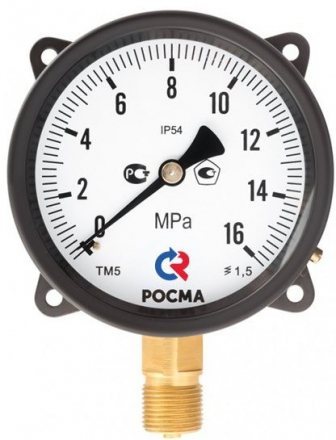

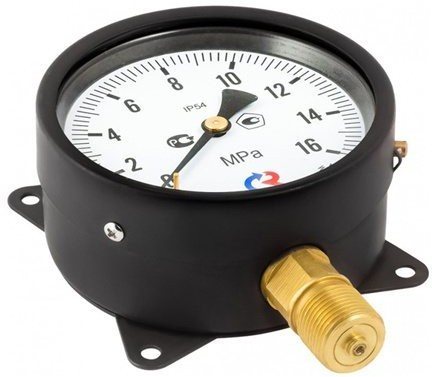

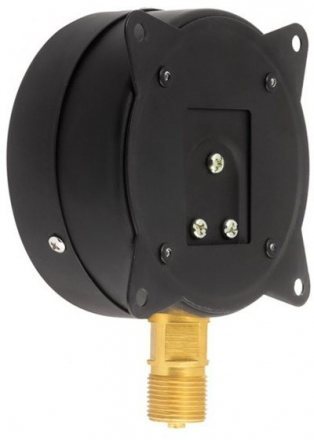

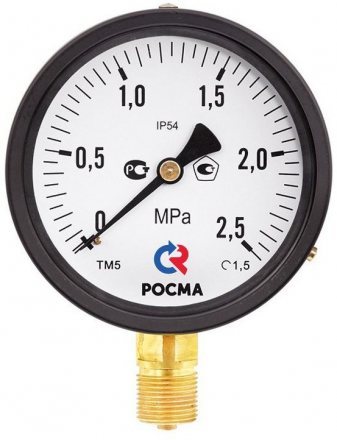

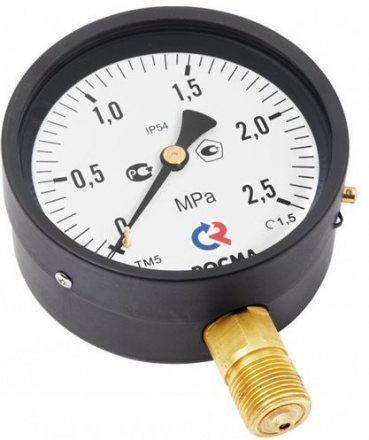

Тип ТМ (ТВ, ТМВ), серия 10, IP54. Манометры общетехнические с повышенной пылевлагозащищенностью предназначены для использования в условиях с повышенными эксплуатационными требованиями.
Преимуществами данного исполнения являются повышенная износостойкость механизма, улучшенная защита от внешних воздействий (IP54), встроенный демпфер.
Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.
Диаметр корпуса, мм
100, 150, 160*
* — под заказ
Класс точности
1,0** / 1,5
** — опция (кроме 0,06 МПа)
Диапазон показаний давлений, МПа
| ТМ | 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ТВ | −0,1…0 |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C
Окружающая среда: −60…+60
Измеряемая среда: −50…+150
Корпус
IP54, сталь 10, цвет черный
Кольцо
Сталь 10, цвет черный
Чувствительный элемент
Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм
Медный сплав
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Минеральное
Штуцер
Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Присоединение
Радиальное
Резьба присоединения***
M20×1,5 (под заказ другие резьбы)
Межповерочный интервал
2 года
Климатическое исполнение
Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТМ-510 IP54 | 100 | 1,0** / 1,5 | 0…0,06 |
М20×1,5 | радиальное |
| 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | |||||
| 0…16 / 25 / 40 /60 | |||||
| 0…100 |
Вакуумметры ТВ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТВ-510 IP54 | 100 | 1,0** / 1,5 | −0,1…0 | М20×1,5 | радиальное |
Мановакуумметры ТМВ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТМВ-510 IP54 | 100 | 1,0** / 1,5 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | М20×1,5 | радиальное |
* — под заказ
** — +10% к стоимости прибора (кроме 0,06 МПа)
| Наименование услуги | Тип |
|---|---|
| Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21) | ТМ, ТМВ, ТВ |
| ТМ, ТМВ, ТВ + рукав | |
| Объединение с разделителем (РМ-К11, РМ-М31) | ТМ |
| Задний фланец, с установкой | ТМ (ТВ, ТМВ)-510Р |
| ТМ (ТВ, ТМВ)-610Р | |
| Передний фланец, с установкой | ТМ (ТВ, ТМВ)-510Р / 610Р |
| Указатель предельных значений (нержавеющая сталь) | ТМ (ТВ, ТМВ) |
| Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | ТМ (ТВ, ТМВ) |
| Исполнение штуцера с резьбой NPT | ТМ (ТВ, ТМВ) |
| Индивидуальная двойная шкала Индивидуальная шкала в кгс/см2 | ТМ (ТВ, ТМВ) |
| Свидетельство о поверке к нумерованному прибору | ТМ (ТВ, ТМВ) |
| Индивидуальный паспорт на нумерованный прибор | ТМ (ТВ, ТМВ) |
| Обезжиривание прибора под кислород (+ знак O2 на циферблате) | ТМ (ТВ, ТМВ) |
| Нанесение на циферблат «NH3» и пр. знаков | ТМ (ТВ, ТМВ) |
| Первичная заводская поверка | ТМ (ТВ, ТМВ) |
| Периодическая поверка | ТМ (ТВ, ТМВ) |
| Пломбировка манометра (под заказ) | ТМ (ТВ, ТМВ) |
| Ремонт | ТМ (0–1,6 МПа) |
| ТМ (2,5–40 МПа) | |
| ТМ (60–100 МПа) | |
| ТВ | |
| ТМВ | |
| Очистка прибора от загрязнений (мазут, краска и пр.) | ТМ (ТВ, ТМВ) |
