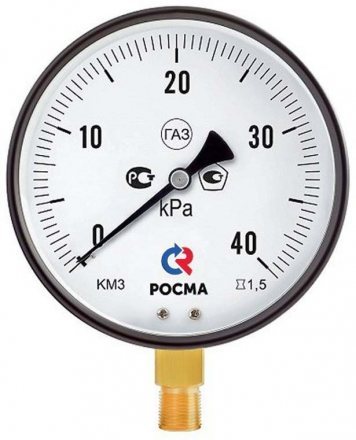

Тип КМ (КМВ). Напоромер (манометр низкого давления) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.
Принцип действия манометров КМ основан на зависимости деформации чувствительного элемента от измеряемого значения кПа. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку прибора.
Область применения напоромеров: газораспределение, котельное, медицинское и лабораторное оборудование.
Диаметр корпуса, мм
63, 100, 150 мм
Класс точности
| Ø100, Ø150 | 1,5 |
| Ø63 | 1,5* / 2,5 |
* — для КМ-12
Диапазон показаний давлений, МПа
| КМ | 0…2,5** / 4** / 6 / 10 / 16 / 25 / 40 / 60 |
| КМВ* | −1…1,5 / −1…3; −0,8…0,8*** / −1,25…1,25*** / −5…5*** / −8…8*** / −12,5…12,5*** |
** — для Ø100, Ø150
*** — только Ø100
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: не должна превышать 100% шкалы, во избежание выхода прибора из строя.
Диапазон рабочих температур, °C
Окружающая среда: −60…+60
Корпус
| Ø63 | КМ-11 — IP40, сталь 10, цвет черный; КМ-12 — IP54, нержавеющая сталь 08Х18Н10 |
| Ø100 | IP40, IP54, нержавеющая сталь 08Х18Н10 |
| Ø150 | IP40, IP54, сталь 10, цвет черный |
Кольцо
| Ø63 | нет / нержавеющая сталь 08Х18Н10*, байонетное* |
| Ø100 | нержавеющая сталь 08Х18Н10, байонетное |
| Ø150 | сталь 10, цвет черный |
* — для КМ-12
Чувствительный элемент
(металлическая мембранная коробка)
Медный сплав
Трибко-секторный механизм
Медный сплав
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
| Ø63 | органическое, минеральное* |
| Ø100, Ø150 | минеральное |
* — для КМ-12
Штуцер
Медный сплав
Присоединение
| Ø63 | радиальное, осевое |
| Ø100, Ø150 | радиальное |
Резьба присоединения***
| Ø100, Ø150 | G½ / M20×1,5 |
| Ø63 | M12×1,5 |
Межповерочный интервал
2 года
Климатическое исполнение
Группа C2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация
ТУ 4212-002-4719015564-2008
Манометры КМ
| Тип | Диаметр корпуса | Класс точности | Исполнение | Диапазон показаний давлений, кПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|---|
| КМ-31 | 150 | 1,5 | IP40* | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 | G½ / М20×1,5 | радиальное |
* — IP54, +10% к стоимости прибора, под заказ
| Наименование услуги | Тип |
|---|---|
| Указатель предельных значений (нержавеющая сталь) | КМ-12, 22, 31 |
| Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | КМ, КМВ |
| Запорный клапан VE2-2-G ½ | КМ |
| Осевое присоединение | КМ-11, 12 |
| Индивидуальная двойная шкала Индивидуальная шкала в mbar | КМ-11, 12 |
| КМ-22 | |
| Исполнение IP54 | КМ, КМВ (IP40) |
| Свидетельство о поверке к нумерованному прибору | КМ, КМВ |
| Индивидуальный паспорт на нумерованный прибор | КМ, КМВ |
| Первичная заводская поверка | КМ, КМВ |
| Периодическая поверка | КМ, КМВ |
| Пломбировка манометра (под заказ) | КМ-12 |
| КМ-22 | |
| Ремонт | КМ, КМВ |
| Очистка прибора от загрязнений (мазут, краска и пр.) | КМ, КМВ |
