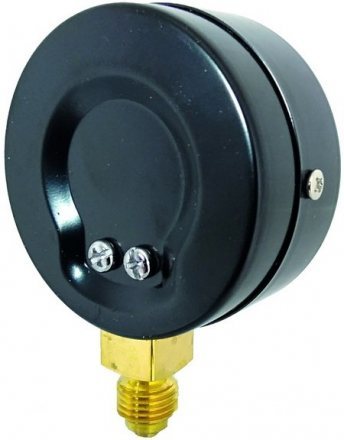

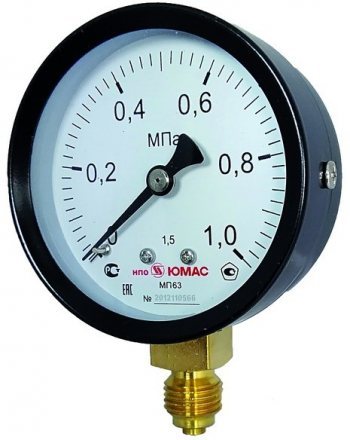

Данные промышленные приборы являются механическими устройствами для измерения вакуумного или избыточного давления паро- и газообразной среды, а также некристаллизующихся жидкостей. Такие приборы разработаны с учетом эксплуатации на производственных предприятиях, но также могут использоваться в сферах жилищно-коммунального хозяйства (тепло-, водоснабжения) и энергетики. Манометры данного типа рассчитаны на установку в системы с неагрессивной рабочей средой.
Технические характеристики
| Диаметр корпуса, мм | 63 |
| Класс точности | 2,5 - по умолчанию 1,5 - опция |
| Диапазон измерения, МПа | • МП - от 0 до 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40 • ВП - от -0,1 до 0 по заказу: кгс/см2, бар |
| Рабочие нагрузки | постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 100% шкалы |
| Исполнение корпус-штуцер | радиальное торцевое |
| Штуцер | латунь, М12х1,5 (по умолчанию) - SW12 - □12 G1/4 (опция) - SW12 - □12 |
| Измерительный элемент | медный сплав, < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина |
| Механизм | латунь |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | сталь, окрашенная в чёрный цвет |
| Стекло | техническое |
| Обечайка | сталь, окрашенная в чёрный цвет |
| Степень защиты | IP40 |
| Климатическое исполнение | У2 по ГОСТ 15150-69 |
| Температура окружающей среды | -50... +60 °С - по умолчанию -60... +60 °С - опция |
| Температура измеряемой среды | до +150 °С |
| Виброзащищённость | группа L3 по ГОСТ Р 52931-2008 |
| Средний срок службы | 10 лет |
| Масса | 0,09 кг |
| Опции | • заводской номер • технологическая черта • внутренний демпфер (юза) • кислородное исполнение - О2 • мановакуумметрические диапазоны |
