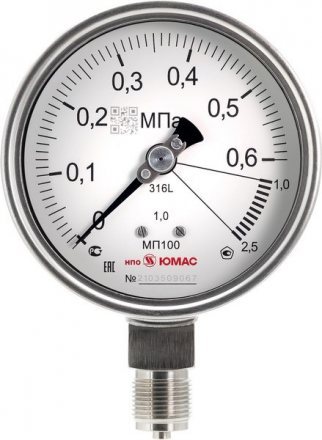

Перегрузочные манометры разработаны для фиксирования избыточного давления некристаллизующихся жидких и газообразных веществ в условиях возможных кратковременных перегрузок. Приборы используются в различных отраслях энергетики, промышленного производства и т. д. Циферблат прибора разделен на цветные сектора, соответствующие приемлемым и высоким значениям давления.
Технические характеристики
| Диаметр корпуса,мм | 100, 160 |
| Класс точности | 1,0 - в диапазоне измерения 5,0 - в диапазоне перегрузки |
| Диапазон измерения, МПа | • МП - от 0 до 0,06 (перегрузка до 0,25) 0,1 (перегрузка до 0,4) 0,16 (перегрузка до 0,6) 0,25 (перегрузка до 1) 0,4 (перегрузка до 1,6) 0,6 (перегрузка до 2,5) 1,0 (перегрузка до 4) 1,6 (перегрузка до 6) 2,5 (перегрузка до 8) 4,0 (перегрузка до 10) • ВП - от -0,1 до 0 (перегрузка до 0,3) по заказу: кгс/см2, бар, атм, мм вод.ст. |
| Исполнение корпус-штуцер | радиальное, торцевое |
| Штуцер | сталь нержавеющая, М20х1,5 (по умолчанию), G1/2 - SW22 - □22 |
| Измерительный элемент | сталь нержавеющая, трубчатая пружина |
| Механизм | сталь нержавеющая |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |

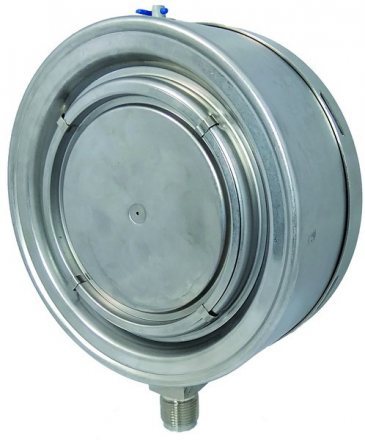

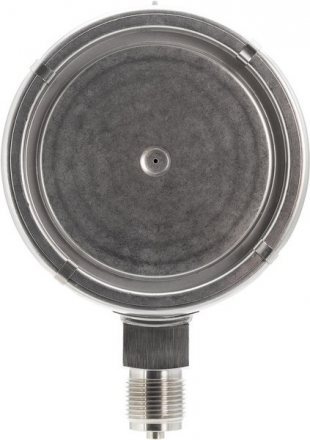

| Корпус | сталь нержавеющая |
| Стекло | многослойное безопасное (safety glass) |
| Обечайка | сталь нержавеющая, байонет (резьба) |
| Степень защиты | IP65 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 |
| Температура окружающей среды | -60... +60 °С |
| Температура измеряемой среды | до +200 °С |
| Виброзащищённость | группа L3 по ГОСТ Р 52931-2008 |
| Средний срок службы | 10 лет |
| Масса, кг | Ø 100 - 0,63 Ø 160 - 0,95 |
| Опции | • заводской номер (по умолчанию) • пломбировка корпуса • технологическая черта • внутренний демпфер • гидрозаполнение |
