Манометры для измерения давления не агрессивных, газообразных, жидких, не вязких, не кристаллизующихся сред.
Номинальный диаметр корпуса: 50 / 63 / 100 / 160 мм
Диапазон измерений: 0...0,6 / 0...1 / 0...1,6 / 0...2,5 / 0...4 / 0...6 / 0...10 / 0...16 / 0...25 / 0...40 / 0...60 / 0...100 / 0...160 / 0...250 / 0...400 / 0...600 / 0...1000 (кгс/см2 или bar)
Класс точности по ГОСТ 2405-88: 1,5 / 2,5
Рабочая температура: окружающей среды -60...+70°C; измеряемой среды макс. +160°C
Класс защиты по ГОСТ 14254-96:IP40 / IP43
Рабочее давление: Диапазон измерений избыточного давления должен быть от 25% до 75% диапазона показаний. Диапазон измерений вакуумметрического давления должен быть равен диапазону показаний
Штуцер: медный сплав
Присоединение: радиальное и осевое
Резьба присоединения: М12х1,5 / М20х1,5 (шкала в кгс/см2) или G1/4" и G1/2" (шкала в bar)
Механизм: медный сплав
Измерительный элемент: трубчатая пружина, медный сплав
Корпус и кольцо: кольцо стальное, крепление винтовое
Циферблат: алюминиевый, белого цвета с ограничительным штифтом, шкала черная
Стекло: приборное стекло
Межповерочный интервал: 2 года
Средний срок службы 10 лет
Гарантия: 24 месяца
| Модельный ряд | Номинальный диаметр | Положение присоединения |

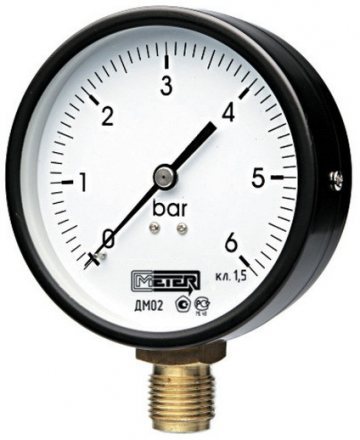

| МЕТЕР ДМ 02 | 50, 63 мм | радиальное, осевое |
| МЕТЕР ДМ 02 | 100, 160 мм | радиальное |
