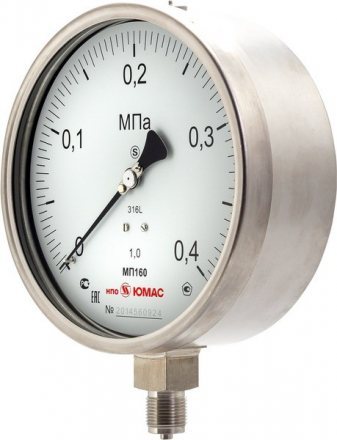

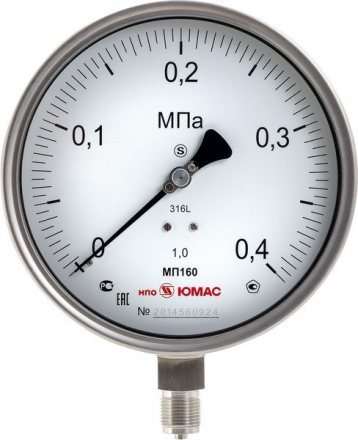

Манометры с повышенной степенью безопасности спроектированы для установки в промышленные, энергетические и другие системы, наполненные агрессивными некристаллизующимися средами (паром, газами или жидкостями). С помощью таких устройств производится измерение значений избыточного и вакуумметрического давления. Конструкция прибора разработана с учетом безопасности персонала и включает металлическую перегородку между механизмом и циферблатом, а также многослойное стекло.
Технические характеристики
| Диаметр корпуса,мм | 100, 160 |
| Класс точности | 1,0 |
| Диапазон измерения, МПа | • МП - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100/ 160/ 250 • ВП - от -0,1 до 0 • МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4 по заказу: кгс/см2, бар, атм, мм вод.ст. |
| Рабочие нагрузки | постоянная нагрузка: < 60МПа=макс.значению шкалы > 60МПа=3/4 макс.значения шкалы переменная нагрузка: < 60МПа=0,9 макс.значения шкалы > 60МПа=2/3 макс.значения шкалы кратковременная нагрузка: < 60МПа=1,3 макс.значения шкалы > 60МПа=макс.значению шкалы |
| Исполнение корпус-штуцер | радиальное |
| Штуцер | сталь нержавеющая, М20х1,5 (по умолчанию), G1/2 - SW22 - □22 |
| Измерительный элемент | сталь нержавеющая, < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина |
| Механизм | сталь нержавеющая |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |

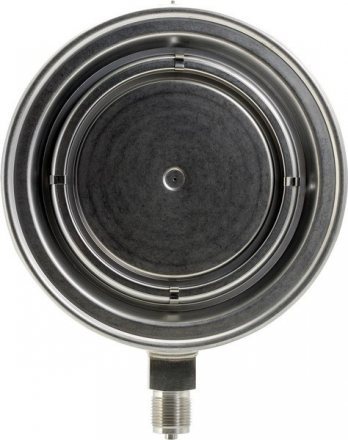

| Корпус | сталь нержавеющая, дополнительная металлическая перегородка между циферблатом и чувствительным элементом, выдуваемая задняя стенка |
| Стекло | многослойное безопасное |
| Обечайка | сталь нержавеющая, байонет (резьба) |
| Степень защиты | IP65 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 |
| Температура окружающей среды | -60... +60 °С |
| Температура измеряемой среды | до +200 °С |
| Виброзащищённость | группа L3 по ГОСТ Р 52931-2008 |
| Средний срок службы | 10 лет |
| Масса, кг | Ø 100 - 0,64 Ø 160 - 1,25 |
| Опции | • заводской номер (по умолчанию) • пломбировка корпуса • технологическая черта • специальная шкала (цветные сектора) • гидрозаполнение (глицерин, силикон) |
