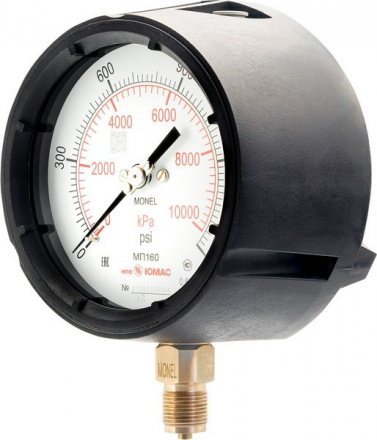

Манометры данной модели используются главным образом в нефтеперерабатывающей и добывающей промышленности, а также на химических производствах для измерения давления разряженной или избыточной жидкой среды и газов. Конструкция таких приборов выполнена из устойчивой к коррозии нержавеющей стали, алюминия и синтетического материала, благодаря чему прибор выдерживает длительное воздействие продуктов нефтеперегонки и химических реагентов.
Технические характеристики
| Диаметр корпуса,мм | 4 1/2 (160) |
| Класс точности | 1,0, по заказу 0,6 |
| Диапазон измерения, МПа | • МП - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100 • ВП - от -0,1 до 0 • МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4 по заказу: кгс/см2, бар, атм, мм вод.ст. |
| Рабочие нагрузки | постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 110% шкалы |
| Исполнение корпус-штуцер | радиальное эксцентрично-торцевое |
| Штуцер | сталь нержавеющая, М20х1,5 (по умолчанию), G1/2, 1/2-14NPT - SW22 - □22 |
| Измерительный элемент | сталь нержавеющая, < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина |
| Механизм | сталь нержавеющая |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |

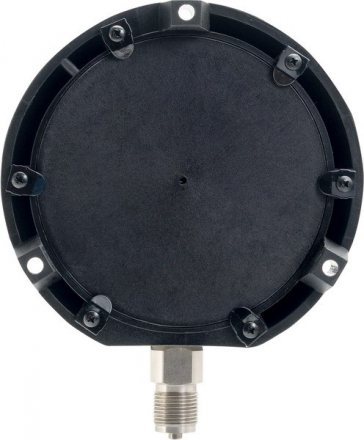

| Корпус | синтетический материал PP-GF20, дополнительная перегородка между шкалой и измерительным элементом, открывающаяся задняя стенка, настенное крепление |
| Стекло | пластик (PMMA) |
| Степень защиты | IP45 |
| Климатическое исполнение | У2 по ГОСТ 15150-69 |
| Температура окружающей среды | -50... +60 °С (-60°С) |
| Температура измеряемой среды | до +100 °С |
| Виброзащищённость | группа L3 по ГОСТ Р 52931-2008 |
| Средний срок службы | 10 лет |
| Масса, кг | |
| Опции | • заводской номер (по умолчанию) • пломбировка корпуса • технологическая черта • гидрозаполнение (глицерин, силикон) |
