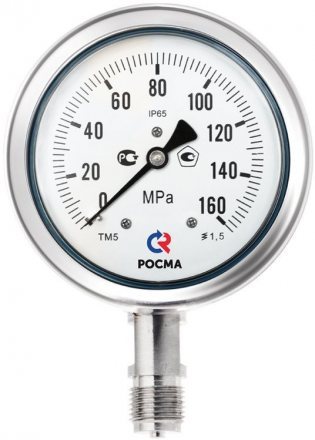

Тип ТМ, серия 21. Промышленные манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый).
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
Диаметр корпуса, мм
100, 150, 160*
* — под заказ
Класс точности
1,5
Диапазон показаний давлений, МПа
0…160
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C
Окружающая среда:
−60…+60 (без заполнения)
−20…+60 (с заполнением глицерином ПК-94)
−60…+60 (с заполнением силиконом ПМС-50)
Измеряемая среда:
−60…+200 (без заполнения)
−20…+100 (с заполнением глицерином ПК-94)
−60…+150 (с заполнением силиконом ПМС-50)
Корпус
IP65, нержавеющая сталь 08Х17Н13М2
Опция: IP67
Кольцо
Нержавеющая сталь 08Х17Н13М2, байонетное
Штуцер, чувствительный элемент, трибко-секторный механизм
Нержавеющая сталь 08Х17Н13М2
Циферблат
Алюминий, шкала черная на белом фоне
Органическое
Опция: минеральное многослойное безопасное — триплекс
Корректор нуля
Опция: на стрелке
Присоединение
Радиальное
Резьба присоединения***
G½ или M20×1,5
** — под заказ другие резьбы
Межповерочный интервал
2 года
Климатическое исполнение
Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация
ТУ 4212-001-4719015564-2008
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТМ-521 | 100 | 1,5 | 0…160 | G½ / М20×1,5 | радиальное |
* — под заказ
| Наименование услуги | Тип |
|---|---|
| Безопасное стекло (триплекс), с установкой | ТМ-521Р |
| ТМ-621Р | |
| Стрелка с корректором нуля, с установкой | ТМ-521Р, -621Р |
| Фланец, с установкой | задний для ТМ-521Р |
| задний для ТМ-621Р | |
| Скоба, с установкой | ТМ-521Р |
| ТМ-621Р | |
| Указатель предельных значений (нержавеющая сталь) | ТМ-521Р, -621Р |
| Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | ТМ-521Р, -621Р |
| Исполнение корпуса с IP67 | ТМ-521Р, -621Р |
| Исполнение штуцера с резьбой NPT | ТМ-521Р, -621Р |
| Индивидуальная двойная шкала Индивидуальная шкала в кгс/см2 | ТМ-521Р, -621Р |
| Свидетельство о поверке к нумерованному прибору | ТМ |
| Индивидуальный паспорт на нумерованный прибор | ТМ |
| Нанесение на циферблат дополнительных условных обозначений | ТМ |
| Первичная заводская поверка | ТМ |
| Периодическая поверка | ТМ |
| Пломбировка манометра (под заказ) | ТМ |
| Ремонт | ТМ |
| Очистка прибора от загрязнений (мазут, краска и пр.) | ТМ |
Приборы продаются «сухими», готовыми к гидрозаполнению (глицерином или силиконом).
Спецификация материалов:
серый чугун GJL-250 (GG25), нержавеющая сталь.
Управление:
ручное
Tемпература:
-10 до +120C.
Рабочая среда:
вода, пар, воздух.
|
