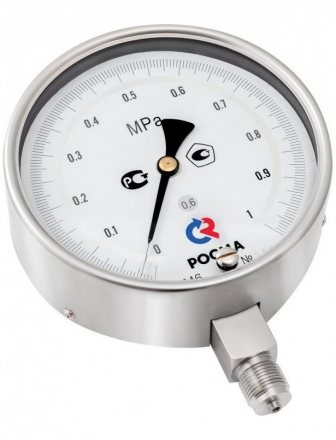

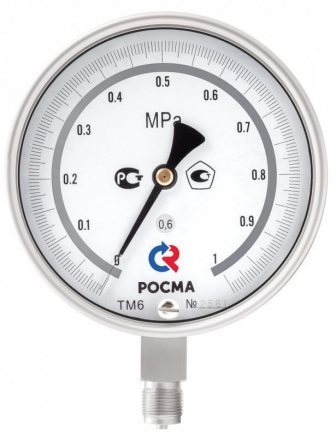

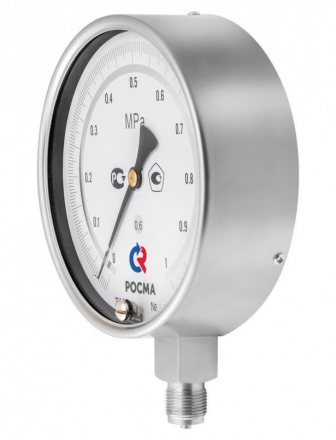

Тип ТМ (ТВ, ТМВ) — МТИ, серия 21. Манометры точных измерений коррозионностойкие применяются для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся сред, в том числе газообразного и водного раствора аммиака и сероводородсодержащих сред.
Область применения: нефтегазовая промышленность, энергетика, машиностроение, оснащение лабораторий.
Диаметр корпуса, мм
150
Класс точности
0,6
Диапазон показаний давлений, МПа
| ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
| ТВ | −0,1…0 |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 105% шкалы
Рабочая температура, °C
Окружающая среда: −60…+60
Измеряемая среда: −30…+100
При поверке: 23±5
Корпус
IP54, нержавеющая сталь 08Х17Н13М2, выбивная безопасная пробка на задней стенке
Кольцо
Нержавеющая сталь 08Х17Н13М2
Штуцер, чувствительный элемент, трибко-секторный механизм
Нержавеющая сталь 08Х17Н13М2
Циферблат
Алюминий, шкала черная на белом фоне
Корректор нуля
На стекле
Присоединение
Радиальное
Резьба присоединения***
M20×1,5 (под заказ G½)
Межповерочный интервал
2 года
Климатическое исполнение
Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация
ТУ 4212-001-4719015564-2008
Манометры ТМ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТМ-621 МТИ | 150 | 0,6 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | М20×1,5 | радиальное |
| 0…16 / 25 / 40 / 60 |
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТВ-621 МТИ | 150 | 0,6 | −0,1…0 | М20×1,5 | радиальное |
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТМВ-621 МТИ | 150 | 0,6 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | М20×1,5 | радиальное |
| Наименование услуги | Тип |
|---|---|
| Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21) | ТМ, ТВ, ТМВ |
| Задний фланец, с установкой | ТМ, ТВ, ТМВ |
| Указатель предельных значений (нержавеющая сталь) | ТМ, ТВ, ТМВ |
| Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | ТМ, ТВ, ТМВ |
| Индивидуальная двойная шкала Индивидуальная шкала в кгс/см2 | ТМ, ТВ, ТМВ |
| Свидетельство о поверке к нумерованному прибору | ТМ, ТВ, ТМВ |
| Индивидуальный паспорт на нумерованный прибор | ТМ, ТВ, ТМВ |
| Обезжиривание прибора под кислород (+ знак О2 на циферблате) | ТМ, ТВ, ТМВ |
| Нанесение на циферблат «NH3» и пр. знаков | ТМ, ТВ, ТМВ |
| Первичная заводская поверка | ТМ, ТВ, ТМВ |
| Периодическая поверка | ТМ, ТВ, ТМВ с кл.т. 0,6 |
| Ремонт | ТМ (0,1…6 МПа) |
| ТМ (10…60 МПа) | |
| Очистка прибора от загрязнений (мазут, краска и пр.) | ТМ, ТВ, ТМВ |
