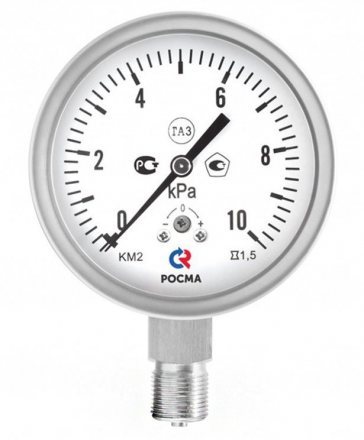

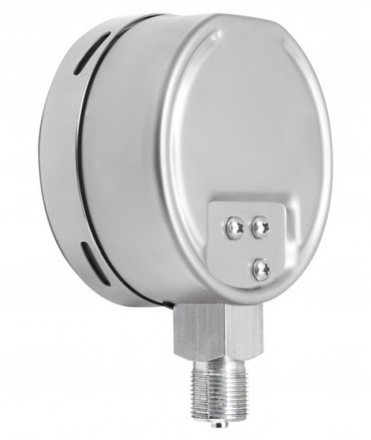

Тип КМ (КМВ), Кс. Манометр для измерения давления сухих, газообразных агрессивных сред.
Область применения: нефтегазовая промышленность, химическая промышленность.
Диаметр корпуса, мм
100, 150 мм
Класс точности
1,5
Диапазон показаний давлений, МПа
| КМ | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
| КМВ | −1…1,5 / −1…3 |
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: не должна превышать 100% шкалы, во избежание выхода прибора из строя.
Диапазон рабочих температур, °C
Окружающая среда: −60…+60
Измеряемая среда: −65…+100Корпус
IP54, IP65
Нержавеющая сталь 08Х17Н13М2
Кольцо
Нержавеющая сталь 08Х17Н13М2,
байонетное.
Чувствительный элемент
(металлическая мембранная коробка)
Нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм
Нержавеющая сталь 08Х17Н13М2
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Минеральное
Штуцер
Мержавеющая сталь 08Х17Н13М2
Присоединение
Радиальное
Резьба присоединения
G½ или M20×1,5
Межповерочный интервал
2 года
Климатическое исполнение
Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация
ТУ 4212-002-4719015564-2008
Манометры КМ
| Тип | Диаметр корпуса | Класс точности | Исполнение | Диапазон показаний давлений, кПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|---|
| КМ-22 Кс | 100 | 1,5 | IP54 | 0..2,5 / 4 / 6 / 10 / 16/ 25 / 40 / 60 | G½ / М20×1,5 | радиальное |
| КМ-22 Кс | IP65 |
| Тип | Диаметр корпуса | Класс точности | Исполнение | Диапазон показаний давлений, кПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|---|
| КМВ-22 Кс | 100 | 1,5 | IP54 | −1…1,5 / −1…3 | G½ / М20×1,5 | радиальное |
| КМВ-22 Кс | IP65 |
| Наименование услуги | Тип |
|---|---|
| Указатель предельных значений (нержавеющая сталь) | КМ, КМВ |
| Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | КМ, КМВ |
| Запорный клапан VE2-2-G½ | КМ, КМВ |
| Индивидуальная двойная шкала Индивидуальная шкала в mbar | КМ, КМВ |
| Свидетельство о поверке к нумерованному прибору | КМ, КМВ |
| Индивидуальный паспорт на нумерованный прибор | КМ, КМВ |
| Первичная заводская поверка | КМ, КМВ |
| Периодическая поверка | КМ, КМВ |
| Пломбировка манометра (под заказ) | КМ-22Кс, -32Кс |
| Ремонт | КМ, КМВ |
| Очистка прибора от загрязнений (мазут, краска и пр.) | КМ, КМВ |
