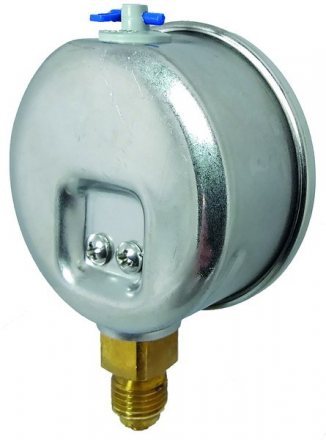

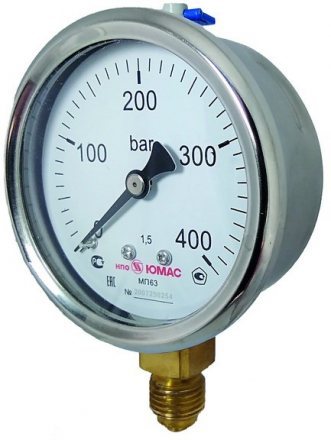

Данные манометры и вакуумметры относятся к механическим измерительным приборам, предназначенным для измерения вакуумного или избыточного давления в жидких и газообразных средах. Приборы разработаны с учетом применения в системах подачи воды, неагрессивных жидкостей и газов на промышленных предприятиях, в сфере коммунального хозяйства и т. д. Жидконаполненные измерители обладают повышенной устойчивостью к пульсации и вибрации.
Технические характеристики
| Диаметр корпуса,мм | 40, 50, 63 |
| Класс точности | Ø 40, 50 - 2,5 Ø 63 - 1,5 |
| Диапазон измерения, МПа | • МП - от 0 до 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100 • ВП - от -0,1 до 0 по заказу: кгс/см2, бар |
| Рабочие нагрузки | постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 100% шкалы |
| Исполнение корпус-штуцер | МП40 (50, 63) НЛ - радиальное МП40 (50, 63) НЛ/Т - торцевое МП50 (63) НЛ/ТФп - торцевое с передним фланцем МП50 (63) НЛ/ТСк - торцевое со скобой |
| Штуцер | латунь, Ø 40мм - М10х1,0 (по умолчанию), G1/8 - SW12 - □12 Ø 50, 63мм - М12х1,5 (по умолчанию), G1/4 - SW14 - □14 |
| Измерительный элемент | медный сплав, < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина |
| Механизм | латунь |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | сталь нержавеющая |
| Стекло | пластик |
| Обечайка | сталь нержавеющая, завальцовка |
| Степень защиты | IP65 |
| Наполнение | глицерин - Ву силикон - ВуСл |
| Климатическое исполнение | У2 по ГОСТ 15150-69 |
| Температура окружающей среды | без наполнения: -50... +60 °С наполнение (глицерин): 0... +60 °С наполнение (силикон): -60... +60 °С |
| Температура измеряемой среды | до +120 °С |
| Виброзащищённость | группа V4 по ГОСТ Р 52931-2008 |
| Средний срок службы | 10 лет |
| Масса, кг | Ø 40 - 0,05 Ø 50 - 0,07 Ø 63 - 0,09 |
| Опции | • заводской номер • технологическая черта |
