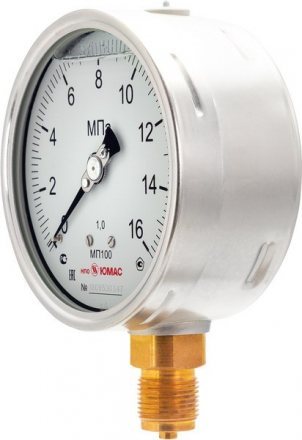

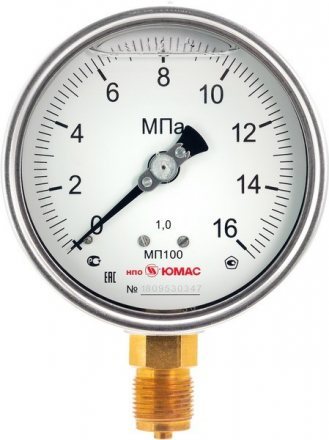

Жидконаполненные манометры и вакуумметры – это механические приборы для измерения давления в системах подачи неагрессивных газообразных и жидких сред. Особенность конструкции этих приборов заключается в заполнении внутренней полости жидкостью для повышения устойчивости к воздействию вибрации. Благодаря этому такие манометры применяются на промышленных предприятиях, в энергетических комплексах, а также системах бытового снабжения.
Технические характеристики
| Механизм таких манометров имеет усиленный сектор толщиной 4 мм (у аналогов других изготовителей 1,5 - 2 мм)! Преимущества такого механизма: - в 2 раза большее время эксплуатации прибора (в 2 раза реже Вам нужно покупать новый манометр)! - большая толщина зубьев данного механизма позволяет эксплуатировать прибор при больших вибрациях и пульсациях! - толщина сектора механизма позволяет значительно уменьшить его износ с последующим выходом из строя!  |
|
| Диаметр корпуса, мм | 100, 160 |
| Класс точности | 1,0 |
| Диапазон измерения, МПа | • МП - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40 • ВП - от -0,1 до 0 • МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4 по заказу: кгс/см2, бар |
| Рабочие нагрузки | постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 100% шкалы |

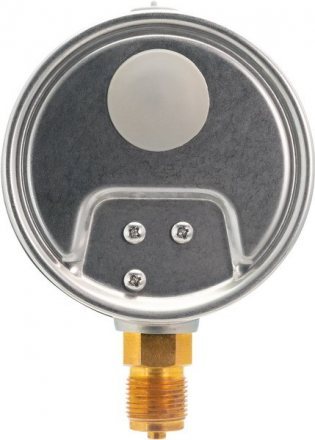

| Исполнение корпус-штуцер | МП100 (160)Н - радиальное МП100 (160)Н/РФп - радиальное с передним фланцем МП100 (160)Н/РФз - радиальное с задним фланцем МП100 (160)Н/РСк - радиальное со скобой МП100 (160)Н/Тэ - эксцентрично-торцевое МП100 (160)Н/ТэФп - эксцентрично-торцевое с передним фланцем МП100 (160)Н/ТэФз - эксцентрично-торцевое с задним фланцем МП100 (160)Н/ТэСк - эксцентрично-торцевое со скобой |
| Штуцер | латунь, М20х1,5 (стандартно) - SW22 - □22 G1/2 (опция) - SW22 - □22 1/2NPT (опция) - SW22 - □22 |
| Измерительный элемент | медный сплав, < 6,0 МПа - пружина Бурдона ∅ 64,5мм > 6,0 МПа - многовитковая пружина |
| Механизм | латунь |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Стрелка | алюминиевая, чёрного цвета. С корректором нуля. |
| Корпус | сталь нержавеющая 08Х18Н10 (304) |
| Стекло | многослойное безопасное (safety glass) |
| Обечайка | сталь нержавеющая 08Х18Н10 (304), байонет (резьба) |
| Степень защиты | IP65 |
| Наполнение | глицерин - Ву, силикон - ВуСл |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды | без наполнения: -50... +60 °С наполнение (глицерин Ву): 0... +60 °С наполнение (силикон ВуСл): -60... +60 °С |
| Температура измеряемой среды | до +120 °С |
| Виброзащищённость по ГОСТ Р 52931-2008 | группа V4 |
| Средний срок службы | 10 лет |
| Масса | Ø 100 - 0,35 кг Ø 160 - 0,95 кг |
| Опции | • заводской номер (стандартно) • пломбировка корпуса (наклейка, стандартно) • пломбировка корпуса (пломба свинцовая или пластиковая, по заказу) • технологическая черта (ЧрК) • внутренний демпфер (Дм) • специальная шкала (дополнительная температурная шкала для фреонов) • стрелка минимального и/или максимального давления (с/без ябедника - принцип действия) • кислородное исполнение (О2) • материал корпуса - сталь нержавеющая 03Х17Н13М2 (316L) • сухое виброустойчивое исполнение СВу • логотип заказчика на циферблате прибора |
