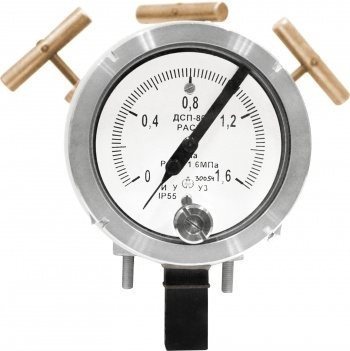

Дифманометры стрелочные показывающие ДСП-80В предназначены для измерения перепада давления различных газов, неагрессивных по отношению к примененным конструкционным материалам, в т. ч. на счетчиках газа, газовых фильтрах, струевыпрямителях и других устройствах с целью контроля их технического состояния и степени загрязнения.
Измеряемая среда: воздух, природный газ, пропанбутановая смесь в газовом состоянии, аргон и другие газы.
Область применения: системы газоснабжения коммунальных и промышленных объектов. Подключение к точкам отбора давлений на входе и выходе контролируемого газового оборудования в соответствии с Правилами ПР50.2.019–2006.
Конструктивное исполнение:
ДСП-80В — дифманометр с вентильным блоком в моноблочном исполнении;
Диаметр корпуса, мм
91 мм
Класс точности
1,5
Диапазон показаний давлений, МПа
0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 кПа
Максимальное статическое давление
1,6 МПа
Корпус
IP55
Рабочая температура
Окружающая среда: −40…+70 °C
Измеряемая среда: −30…+60 °C
| Наименование | Диаметр корпуса | Класс точности | Диапазон измерений перепада давлений, кПа | Резьба присоединения |
|---|---|---|---|---|
| ДСП-80В | 91 | 1,5 | 0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 | М12×1,5 |
