Характеристики
Макс. температура (Т) °С.: до +200 °С
Мин. температура (Т) °С.: до -40 °С (исп. У), до -60 °С (исп. ХЛ)
Класс герметичности: Класс «А» ГОСТ 9544-2015
Срок службы: Не менее 40 лет
Гарантийный срок: 3 года или не менее 10 000 циклов
Рабочая среда:
Природный газ,сжижженный углеводородный газ и другие газообразные среды неагриссивные для материалов деталей крана.
Модификации

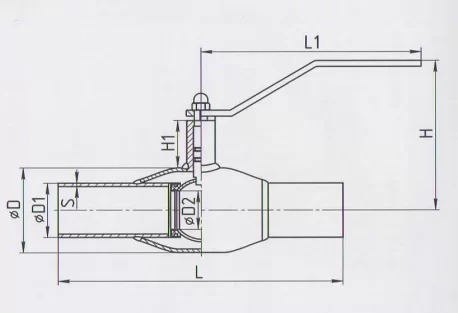

| Артикул | DN | PN | L | L1 | H | H1 | D | D1 | D2 | S | WEIGHT |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 38220015 | 15 | 40 | 200 | 157,5 | 67 | 15,5 | 42 | 22 | 10 | 3 | 0,70 |
| 38220020 | 20 | 40 | 200 | 157,5 | 69 | 17,5 | 42 | 27 | 15 | 3 | 0,80 |
| 38220025 | 25 | 40 | 230 | 157,5 | 72 | 17 | 57 | 42 | 24 | 3 | 1,35 |
| 38220032 | 32 | 40 | 230 | 157,5 | 76 | 17 | 57 | 42 | 24 | 3 | 1,35 |
| 38220040 | 40 | 40 | 250 | 240 | 126 | 37,5 | 60 | 48 | 30 | 3 | 1,9 |
| 38220050 | 50 | 40 | 270 | 240 | 134,5 | 38 | 76 | 57 | 40 | 3,5 | 2,50 |
| 38220065 | 65 | 25 | 280 | 240 | 142 | 39 | 89 | 76 | 48 | 3,5 | 3,50 |
| 38220080 | 80 | 25 | 280 | 276 | 172,5 | 57 | 114 | 89 | 63 | 4 | 5,00 |
| 38220100 | 100 | 25 | 300 | 276 | 182 | 57 | 133 | 108 | 75 | 5 | 6,8 |
