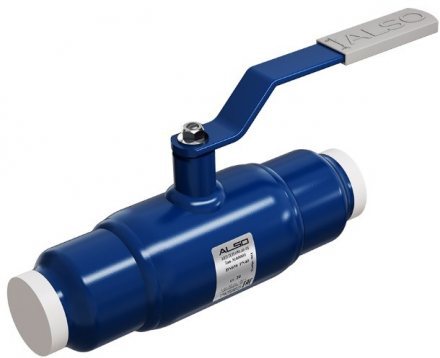

DN 15-200 PN 25-40
Тип присоединения: приварка/приварка
Проход: полный
Сталь корпуса: 09Г2С
Стандарт строительной длины: DIN
| DN | PN | Каталожное обозначение | d | d* | S | D | H | h | I | L | Вес.кг |
| 15 | 40 | КШ.П.П.RS.015.40-02 | 15 | 22 | 3 | 27 | 72 | 21 | 150 | 230 | 0.9 |
| 20 | 40 | КШ.П.П.RS.020.40-02 | 18 | 27 | 3 | 32 | 76 | 21 | 150 | 230 | 1.2 |
| 25 | 40 | КШ.П.П.RS.025.40-02 | 24 | 32 | 3.5 | 42.3 | 80 | 21 | 150 | 260 | 1.4 |
| 32 | 40 | КШ.П.П.RS.032.40-02 | 30 | 42 | 4 | 48 | 105 | 40 | 220 | 260 | 2.2 |
| 40 | 40 | КШ.П.П.RS.040.40-02 | 40 | 48 | 3.5 | 57 | 114 | 44 | 220 | 300 | 2.6 |
| 50 | 40 | КШ.П.П.RS.050.40-02 | 48 | 57 | 4 | 76 | 119 | 39 | 220 | 360 | 3.7 |
| 65 | 25 | КШ.П.П.RS.065.25-02 | 63 | 76 | 4 | 108 | 152 | 61 | 295 | 370 | 5.4 |
| 80 | 25 | КШ.П.П.RS.080.25-02 | 75 | 89 | 5 | 108 | 162 | 61 | 295 | 390 | 7.3 |
| 100 | 25 | КШ.П.П.RS.100.25-02 | 100 | 108 | 5 | 133 | 193 | 94 | 514 | 390 | 13.3 |
| 125 | 25 | КШ.П.П.RS.125.25-02 | 125 | 133 | 6 | 159 | 210 | 98 | 514 | 390 | 18 |
| 150* | 25 | КШ.П.П.RS.150.25-02 | 148 | 159 | 8 | 219 | 238 | 112 | 514 | 430 | 28 |
| 200* | 25 | КШ.П.П.RS.200.2502 | 200 | 219 | 8 | 245 | 269 | 127 | 630 | 600 | 69.3 |
* Рекомендуется установка редуктора
