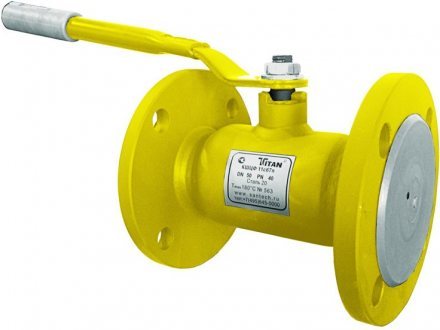

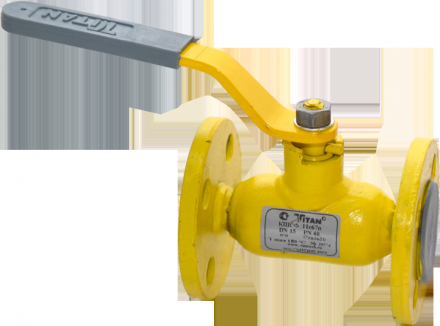

Кран шаровой стальной газ 11с67п Ду15 Ру16 фл Titan

Предназначен для установки в качестве запорного устройства, полностью перекрывающего поток рабочей среды на трубопроводах для транспортировки неагрессивного природного газа и других сред, нейтральных к материалам деталей крана. Открытие производится поворотом рукоятки против часовой стрелки до упора. Положение рукоядки вдоль оси трубопровода соответствует положению «открыто». В процессе эксплуатации он должен быть полностью открыт или закрыт до упора. Запрещается его использовать в качестве регулирующей арматуры.

Производитель: Луганский завод трубопроводной арматуры «МАРШАЛ».

Шаровые краны 11с67п применятся для использования в качестве запорного устройства полностью перекрывающего поток рабочей среды на трубопроводах, транспортирующих воду (холодную, горячую), водяной пар, природный и сжиженный газ, нефтепродукты и другие, в том числе и агрессивные среды, но нейтральные к материалам деталей крана.

Корпуса шаровых кранов изготавливаются из углеродистой стали (ст.20), стали 09г2с (для холодного климата), нержавеющей коррозионно-стойкой стали 12Х18Н10Т. Запорный элемент (шар) - из стали 12Х18Н10Т.

Температура рабочей среды крана 11с67п от минус 30?С до плюс 180?С (до плюс 250?С для пара). Температура окружающей среды – не ниже минус 30?С (УХЛ1), не ниже 60?С (ХЛ1).

Органы управления шаровых кранов предусмотрены в двух вариантах: рукоятка – для быстрого открытия-закрытия и редуктор или электропривод – для медленного открытия-закрытия крана и предотвращения гидроудара в трубопроводе.

Эффективные диаметры (ДУ, мм): 10; 15; 20; 25; 32; 40; 50; 65/50; 65; 80; 100/80; 100; 125/100; 125; 150/100; 150; 200/150; 200; 250/200; 250; 300/250; 350/298; 400; 500 по ГОСТ 28343-89/ISO 7121-86 на давление (РУ) 16 (1,6МПа); 25 (2,5 МПа) и 40 (4,0 МПа).

Преимущества шарового крана «МАРШАЛ» над стандартным цельносварным шаровым краном:

• Модульная конструкция шаровых кранов «МАРШАЛ», реализованная как в разборных, так и в цельносварных кранах, предусматривает возможность замены уплотнений штока и грандбуксы без демонтажа с трубопровода. Возможен и полный ремонт крана.
• Соответствие изделий российским и международным стандартам, в том числе и на герметичность затвора – по классу «А» ГОСТ 9544.
• Самоуплотняющаяся конструкция шпиндельного узла с тремя эластомерными кольцами не только увеличивает срок службы крана, но и дополнительно увеличивает герметичность изделия.
• Запорный орган крана (шар) изготовлен из стали 12Х18Н10Т, имеющую высокую стойкость к коррозии, что увеличивает срок службы и надежность крана.
• Производственная линейка предусматривает исполнение кранов в двух видах: со строительной длиной задвижки на замену в уже имеющихся трубопроводах и межфланцевые с укороченной длиной для установки на новых трубопроводах.
• Длительный срок службы изделий: до 30 лет.
• Средний ресурс до капитального ремонта 2 000 циклов в течение срока службы 10 лет, в том числе срок хранения 30 месяцев в складских помещениях.
• Гарантии изготовителя – 18 месяцев со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки.
