Характеристики
Тип соединения:
приварное/приварное
Регулирующие шаровые краны TEMPER предназначены для регулирования (балансирования) потока рабочей среды в системах теплоснабжения, хладоснабжения и вентиляционных систем. Шар имеет специальное проходное сечение, а кран оснащен шкалой со значениями. Регулирование осуществляется поворотом рукоятки с указателем. Выбранное положение рукоятки фиксируется с помощью болта и гайки-бабочки.
Два варианта исполнения:

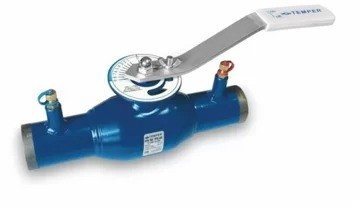

1) С измерительными ниппелями (см. рисунок ниже).Измерение расхода и перепада давления в системе возможно с помощью расходомера.
2) Без измерительных ниппелей. Настройка расхода осуществляется только при помощи рукоятки с указателем.
Модификации
| Артикул | DN | PN | L | L1 | L2 | H | H1 | H2 |
|---|---|---|---|---|---|---|---|---|
| 68220020 | 20 | 40 | 230 | 65 | 160 | 83 | 74 | 25 |
| 68220025 | 25 | 40 | 230 | 65 | 160 | 86 | 76 | 25 |
| 68220032 | 32 | 40 | 260 | 80 | 160 | 91 | 80 | 25 |
| 68220040 | 40 | 40 | 260 | 90 | 245 | 148 | 84 | 43 |
| 68220050 | 50 | 40 | 300 | 110 | 245 | 148 | 88 | 40 |
| 68220065 | 65 | 25 | 360 | 120 | 245 | 152 | 98 | 36 |
| 68220080 | 80 | 25 | 370 | 135 | 282 | 186 | 138 | 49 |
| 68220100 | 100 | 25 | 390 | 135 | 282 | 195 | 148 | 43 |
| 68220125 | 125 | 25 | 330 | 135 | 525 | 197 | 180 | 60 |
| 68220150 | 150 | 25 | 360 | 135 | 525 | 213 | 173 | 57 |
| 68220200 | 200 | 25 | 430 | 180 | 525 | 237 | 200 | 55 |
