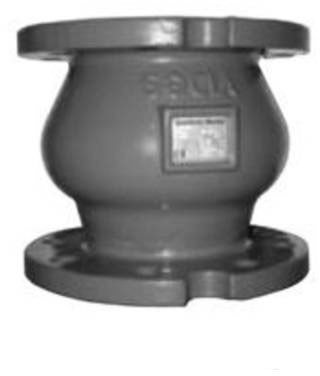

Клапан обратный чугун NVD 462 Ру16 фл Danfoss

Предназначен для предотвращения обратного течения среды. Характеризуются низким сопротивлением. Надежен, не вызывают шума и не создает гидравлического удара. Обратные клапан не является средством обеспечения пожарной безопасности.

Область применения: насосные системы, системы водоснабжения и водораспределения, промышленные процессы.
Выпускается с условным диаметром (DN, Ду) 50, 65, 80, 100, 125, 150 и 200 мм и условным давлением (Ру, PN) 16 (для DN от 50 до 150 мм) и 10 бар (для DN =200 мм).
Минимальная температура: -10 °C
Максимальная температура: +100 °C
Герметичность: класс А (согласно ГОСТ 54808-2011).

Фланцы обратных клапанов имеют выемку для кабеля погружных насосов.
Перекрытие обратного потока среды производится за счет прижатия мягкого уплотнения затвора клапана к его седлу под действием пружины и давления обратного потока. Открытие клапана производится перепадом давления потока среды нужного направления, затвор клапана при этом перемещается, сжимая пружину.

Перед установкой клапана трубопровод необходимо продуть для удаления окалины и грязи. Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды.

Клапаны этого типа закрываются под действием пружины. Поэтому монтажное положение – любое. Пружина может быть удалена из клапана, но при этом давление открытие клапана существенно уменьшится. Обратные клапаны со снятой пружиной должны устанавливаться только на вертикальном трубопроводе при направдении движения воды «снизу-вверх».

Клапан должен устанавливаться между фланцами соответствующего диаметра (Ду) и условного давления (Ру). Поверхности фланцев должны быть чистыми и без повреждений.

Соосность трубопровода и расстояние между фланцами должно быть быть в пределах 3-5 –мм, чтобы в процессе монтажа избежать чрезмерной нагрузки на клапан со стороны трубопровода.

Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.

Клапаны поставляются потребителю испытанными и не требуют дополнительной регулировки.

В состав комплекта поставки входит:

• клапан обратный типа NVD 462;
• инструкция.
