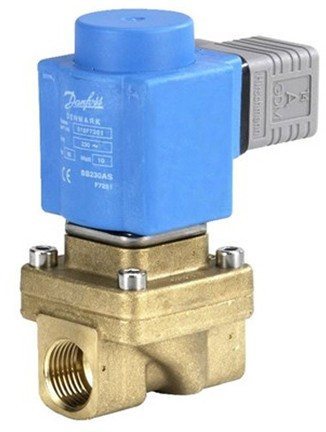

Клапан эл/магн латунь EV220W ВР/ВР Danfoss

Применяется для регулирования потоков сред, перемещаемых по трубопроводам. По сути, электромагнитный клапан является конечным исполнительным звеном управляющего контура автоматики. При подаче на него электрического напряжения с заданными параметрами происходит срабатывание клапана.

Клапаны электромагнитные — это высокотехнологичные устройства, имеющие сложную конструкцию. Выпускают их на предприятиях машиностроения Москвы и других городов России, импортируют из технологически развитых стран. Электрическая и механическая части клапанов собраны в одном корпусе. Предусмотрено надежное изолирование обмоток устройства от проникновения рабочей среды. С этой целью подвижный сердечник размещается внутри закрытой трубки внутри катушки соленоида.

Электромагнитный клапан представляет собой электромеханическое устройство. Приводом служит подвижный сердечник электромагнита (соленоида). Магнитное поле, создаваемое в соленоиде электрическим током, втягивает сердечник. В едином корпусе с соленоидом собран механизм, перемещающий запирающий элемент конструкции. За счет этого регулируется поток жидкости или газа.

Внутри корпуса электромагнитного клапана располагается технологическое отверстие (седло) для прохода рабочей среды и затвор. Распространены два типа затворов, в зависимости от модели: поршень и тарелка. Для открытия/перекрытия потока затвор совершает возвратно-поступательное движение. Тяговое усилие для этого создает подвижный сердечник, помещенный внутри катушки электромагнита. Сама катушка размещается снаружи клапана в его верхней части.

На клапан кроме тяговой силы электромагнита действует также возвратная пружина. Эти 2 силы — разнонаправленные. Величиной тока регулируют степень открытия/закрытия седла клапана поршнем (тарелкой). Таким образом, отдельные модели клапанов могут работать не только в режиме отсечки потока, но и в режиме регулирования. При снятии рабочего напряжения клапан возвращается в исходное положение, определяемое конструкцией.

Выпускаемые промышленностью электромагнитные клапаны подразделяют на три группы. Их отличительные особенности заключаются в основных регулирующих характеристиках:

• клапаны нормально открытые (НО);
• нормально закрытые (НЗ);
• электромагнитные клапаны универсальные.

Исходное состояние НО-клапанов — открытое положение системы затвор-седло. Рабочая среда свободно перемещается через такой клапан, если не приложено управляющее воздействие. В нормально закрытых — обратная картина. Седло перекрыто затвором до тех пор, пока не сработает клапан. Конструкция универсальных электромагнитных клапанов позволяет настроить их в любой из вышеописанных режимов.

Большинство выпускаемых моделей клапанов электромагнитных имеет одно входное и одно выходное отверстие (двухходовая конструкция). Для изготовления корпусов и конструктивных элементов применяется сталь, латунь, бронза, чугун, полимерные уплотняющие материалы. При монтаже в трубопроводную магистраль могут применяться различные типы соединений: резьбовое (внутренняя, наружная, их сочетание), фланцевое.

Клапаны электромагнитные имеют обширную область применения. Их устанавливают в системах автоматического регулирования промышленных технологических процессов и в бытовых устройствах. Использование электромагнитных клапанов обеспечивает дистанционное регулирование потоков по трубопроводам. С их помощью осуществляют дозированную подачу жидкости, пара, газа в нужный для этого момент.

Их устанавливают в различных сложных инженерных комплексах, в частности, в поливочных, отопительных системах (котельное оборудование). В ряде техпроцессов электромагнитные клапаны участвуют в осуществлении смешения, стравливания жидких и газообразных рабочих сред.

Технические характеристики:

• Масса нетто: 0.1 кг
• Условный диаметр (Ду) 10-50 мм
• Исполнение: НЗ с катушкой 230В
