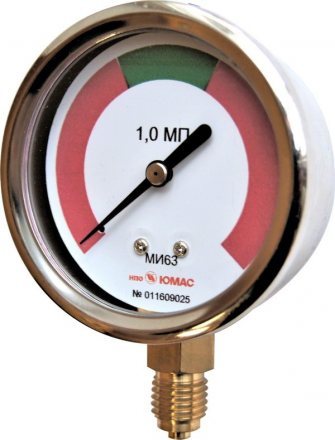

Назначение этой модели заключается в упрощении считывания показания давления параметров системы. В связи с этим циферблат индикатора не имеет цифровой шкалы. Нанесенная на него индикаторная полоса разделена на цветные сегменты, обозначающие приемлемые и критические значения давления. Данный прибор применяется для контроля над состоянием неагрессивных и некристаллизующихся жидкостей и газообразных веществ.
Технические характеристики
| Диаметр корпуса,мм | 63, 100, 160 |
| Диапазон измерения | • от -2,5 до 100 кПа • от -0,1 до 0,15 МПа • от -0,1 до 0,06...100 МПа по заказу: кгс/см2, бар, атм, мм вод.ст. |
| Исполнение корпус-штуцер | радиальное торцевое |
| Штуцер | латунь, Ø 63 - М12х1,5 (по умолчанию), G1/4 - SW12 - □12 Ø 100, 160 - М20х1,5 (по умолчанию), G1/2 - SW22 - □22 |
| Измерительный элемент | медный сплав, < 100 кПа - мембранная коробка < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина |
| Механизм | латунь |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | сталь нержавеющая |
| Стекло | Ø 63 - пластик Ø 100, 160 - техническое |
| Обечайка | сталь нержавеющая, Ø 63 - байонет Ø 100, 160 - байонет (резьба) |
| Степень защиты | IP65 |
| Климатическое исполнение | У2 по ГОСТ 15150-69 |
| Температура окружающей среды | -50... +60 °С |
| Температура измеряемой среды | до +120 °С |
| Виброзащищённость | группа L3 по ГОСТ Р 52931-2008 |
| Средний срок службы | 10 лет |
| Масса, кг | Ø 63 - 0,09 Ø 100 - 0,35 Ø 160 - 0,95 |
| Опции | • заводской номер • пломбировка корпуса • технологическая черта • внутренний демпфер |
