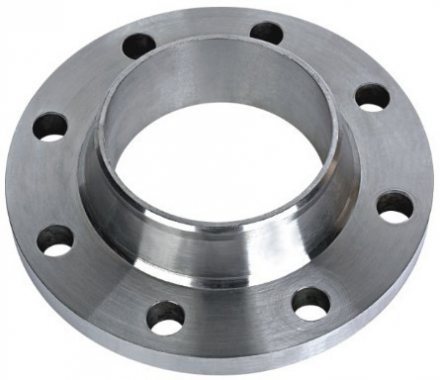

Фланец приварной встык (ГОСТ 12821-80), или «воротниковый фланец» - это элемент трубопроводной системы, основное назначение которого обеспечить возможность фланцевого разъемного соединения трубы и таких единиц трубопроводной арматуры, как задвижки, краны и прочие разнообразные приборы (манометры, расходомеры, теплосчетчики, различные датчики и т.д.), имеющие фланцевый тип присоединения и работающие при повышенных требованиях безопасности, и как правило высоких параметрах давления и температуры.

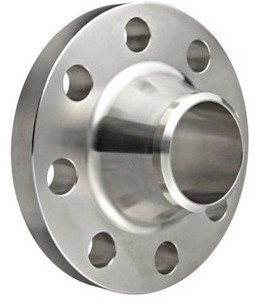

Термин "воротниковые" обусловлен конструктивной особенностью воротниковых фланцев которые состоят фактически из плоского фланца и так называемого воротника - вала, расположенного соосно и имеющего вид усеченной конусного тела, на вершине которого имеется фаска под приварку, к которой приваривается труба стыковым швом. Внутренний диаметр воротникового фланца равен внутреннему диаметру трубы, что позволяет избежать перепада внутреннего диаметра и образования выступа на внутренней поверхности трубопровода, мешающего ламинарному движению потока и вследствии этого минимизирующего нагрузки на сварной шов и в целом на само фланцевое соединение.
Воротниковые фланцы используют как правило при высоких эксплуатационных температурах, давлениях и скоростях потока. Допустимый максимум давления не должен превышать 200 атмосфер, а эксплуатироваться при температурах от-70 градусов Цельсия до +600°С.
