Фланец приварной встык (ГОСТ 12821-80), или «воротниковый фланец» - это деталь трубопровода, предназначенная для соединения труб и элементов трубопроводной арматуры, а также присоединения разнообразных приборов (манометры, расходомеры, различные датчики и т.д.).

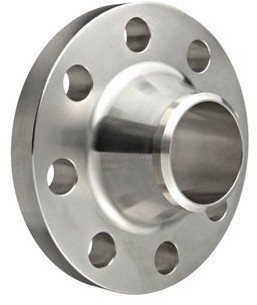

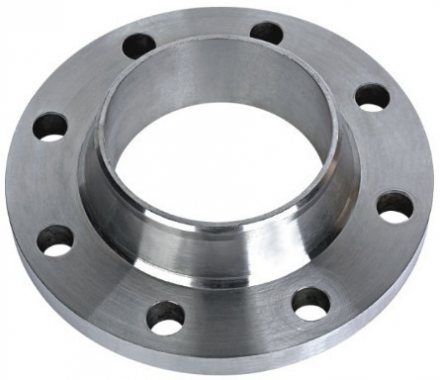

Конструктивно воротниковые фланцы состоят из плоского диска с равномерно расположенными отверстиями (для крепежных болтов или шпилек) и выступом в виде усеченного конуса (так называемый «воротник», к которому встык приваривается труба). Диаметр воротникового фланца точно совпадает с диаметром трубы, что означает отсутствие препятствий и неоднородностей на внутренней поверхности трубопровода и, соответственно, отсутствие турбулентности и минимизация нагрузки на соединительный шов и сам фланец.
Воротниковые фланцы оптимальны для использования в относительно жестких условиях (высокие температуры, давление и скорость движения внутренней среды). Максимально допустимое давление составляет 20 МПа, а температурный диапазон составляет от -70 до +600°С.
Высокая надежность воротниковых фланцев позволяет использовать их на объектах трубопроводного транспорта с повышенными требованиями безопасности.
Воротниковые фланцы изготавливаются из стали, марка стали выбирается исходя из параметров и условий эксплуатации конкретного трубопровода, а также от агрессивности среды.
Воротниковые фланцы устанавливаются встык с торцом трубы при помощи сварки. Надежность соединения зависит от качества изделия (под качеством понимается отсутствие внутренних дефектов и точное соблюдение геометрических параметров) и от качества монтажных работ.
