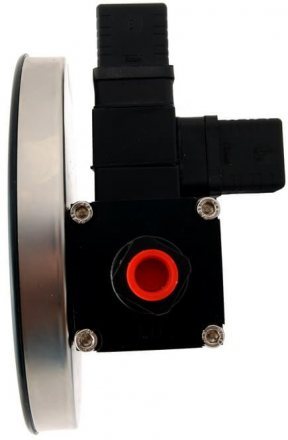

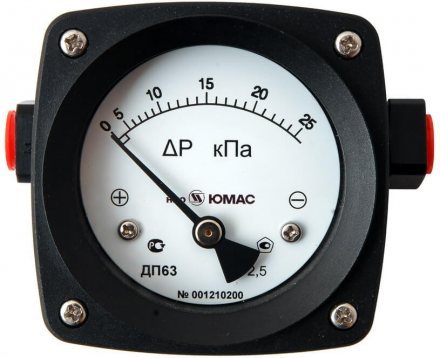

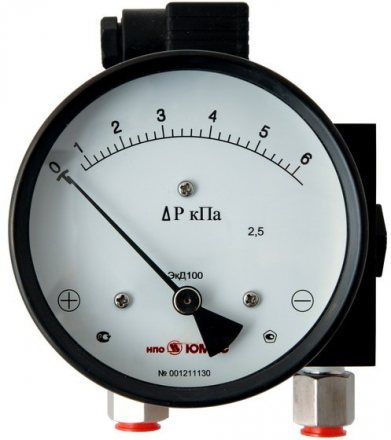

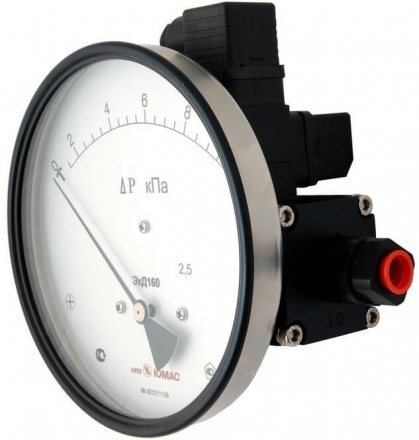

Назначение дифференциальных манометров (дифманометров) – измерение перепада давления в системе, заполненной некристаллизующейся жидкостью или газом. Эти приборы оснащены поршневым механизмом, реагирующим на изменение состояния рабочей среды. Такие устройства применяются в промышленности, при обустройстве систем вентиляции, кондиционирования, в системах газо- и водоснабжения и других областях.
 |
 |
 |
 |
Технические характеристики
| Диаметр корпуса,мм | 50, 63, 80, 100, 115, 160 |
| Класс точности | 2,5 по возрастанию |
| Диапазон измерения | • серия 200: - от 0 до 25/ 50/ 75/ 100/ 160/ 200/ 250/ 300/ 350/ 400/ 500/ 600/ 700/ 900/ 1000 кПа - от 0 до 0,25/ 0,5/ 0,75/ 1/ 1,6/ 2/ 2,5/ 3/ 3,5/ 4/ 5/ 6/ 7/ 9/ 10 бар • серия 200М (со встроенной мембраной) - от 0 до 25/ 50/ 75/ 100/ 200/ 250/ 400/ 700 кПа - от 0 до 0,25/ 0,5/ 0,75/ 1/ 2/ 2,5/ 4/ 7 бар • серия 300М (со встроенной мембраной) - от 0 до 7,5/ 25/ 50/ 75/ 100/ 160/ 200/ 250/ 300/ 400 кПа - от 0 до 0,075/ 0,25/ 0,5/ 0,75/ 1/ 1,6/ 2/ 2,5/ 3/ 4 бар • серия 400М (со встроенной мембраной) - от 0 до 0,25/ 0,5/ 1,25/ 2,5/ 6 кПа - от 0 до 25/ 50/ 125/ 250/ 600 mm H2O |
| Статическое давление (рабочее) | • серия 200: 0...200 бар - для алюминия и латуни 0...400 бар - для стали нержавеющей и монеля Диапазон срабатывания уставок - от 20 % до 100% • серия 200М (со встроенной мембраной) 0...200 бар Диапазон срабатывания уставок - от 30 % до 100% • серия 300М (со встроенной мембраной) 0...100 бар Диапазон срабатывания уставок - от 30 % до 100% • серия 400М (со встроенной мембраной) 0...35 бар Диапазон срабатывания уставок - от 40 % до 100% |
| Штуцер | латунь, сталь нержавеющая, 2х1/4NPT (по умолчанию), G1/4 (через переходник) |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | сталь нержавеющая |
| Стекло | техническое |
| Степень защиты | IP65 |
| Климатическое исполнение | У2 по ГОСТ 15150-69 |
| Температура окружающей среды | 0... +60 °С - для серии 200, -20... +60 °С - для серий 200М, 300М и 400М |
| Температура измеряемой среды | до +80 °С |
| Виброзащищённость | группа L3 по ГОСТ Р 52931-2008 |
| Средний срок службы | 10 лет |
| Опции | • заводской номер (по умолчанию) • пломбировка корпуса • коррозионностойкое исполнение • специальная шкала (черта, зоны) • электрические контакты (SPST и SPDT) • стекло многослойное безопасное |
