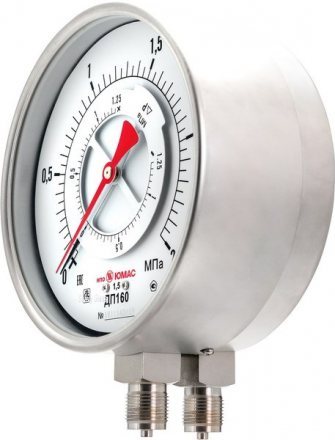

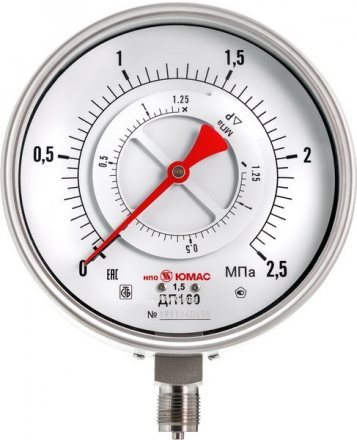

Дифманометр – это показывающий прибор, предназначенный для определения перепада давления в жидких и газообразных рабочих средах. Такие приборы могут устанавливаться на газовых счетчиках, фильтрах, струевыпрямителях и иных приборах для контроля степени их загрязнения и технического состояния. Дифманометры рассчитаны на применение в системах с неагрессивной и некристаллизующейся средой.
Технические характеристики
| Диаметр корпуса,мм | 100, 160 |
| Класс точности | 1,5 |
| Диапазон измерения, МПа | от 0 до 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60 по заказу: кгс/см2, бар |
| Рабочие нагрузки | постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 110% шкалы |

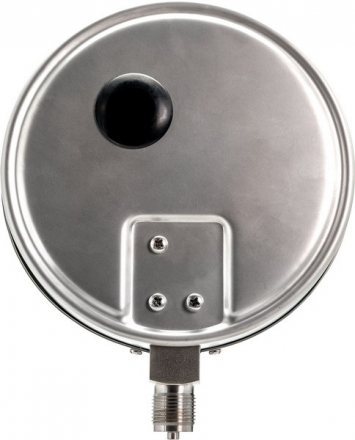

| Исполнение корпус-штуцер | радиальное, радиальное с фланцем задним - РФз |
| Штуцер | сталь нержавеющая, 2хМ20х1,5 (по умолчанию), 2хG1/2 - SW22 - □22 |
| Измерительный элемент | сталь нержавеющая, < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина |
| Механизм | сталь нержавеющая |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | сталь нержавеющая |
| Стекло | техническое |
| Обечайка | сталь нержавеющая, крепление винтами |
| Степень защиты | IP45 (по умолчанию) , IP 54 |
| Климатическое исполнение | У2 по ГОСТ 15150-69 |
| Температура окружающей среды | -50... +60 °С (-60°С) |
| Температура измеряемой среды | до +200 °С |
| Виброзащищённость | группа L3 по ГОСТ Р 52931-2008 |
| Средний срок службы | 10 лет |
| Масса, кг | Ø 100 - 0,93 |
| Опции | • заводской номер (по умолчанию) • диапазон измерения 0...0,06 МПа • гидрозаполнение корпуса (глицерин, силиконовое масло) • пломбировка корпуса • технологическая черта |
