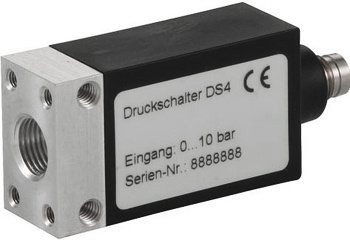

Датчик давления DS4 с релейным выходом предназначен для работы в сфере пневматики. Возможно измерение избыточного давления и проведение вакуумных измерений. Применяемые элементы, такие как алюминиевый штуцер, кремниевый сенсор, позволяют применять устройство для работы со сжатым воздухом и не агрессивными газами. Корпус выполнен из пластика типа PA 6.6.
Наличие свободно регулируемой точки переключения открывает широкие возможности по применению устройства. Светодиоды отображают статус переключения.
Области применения:
Измеряемый диапазон
0…1 бар и 0...10 бар
(0…0,1 MПа и 0…1 MПа)
дополнительно от −1 до 0 бар
Релейный выход
Стандартно: 1
Дополнительно: 2
Аналоговый выход
Стандартно — нет,
Дополнительно — 1.5 В пост. Тока / 3-пров. исполнение
Погрешность
Погрешность менее 2% ВПИ в температурном диапазоне 0…50 °C
Электрическое присоединение
Кольцевой разъём М8×1 (4-конт.)
М12×1 либо кабельные вводы по запросу
Резьба присоединения к процессу
Стандартное исполнение — G⅛
Дополнительно — М5 с разъемом для кольцевого уплотнения 8,9×1,9
Напряжение питания
Постоянное напряжение 12…30 В
Диапазон температуры измеряемой среды
от −25 до +85 °C
Степень защиты
IP54 или IP40
Корпус
Пластик РА 6.6
Штуцер
Алюминий
Мембрана
Кремний, RTV
Уплотнение
NBR (нитриловый каучук)
