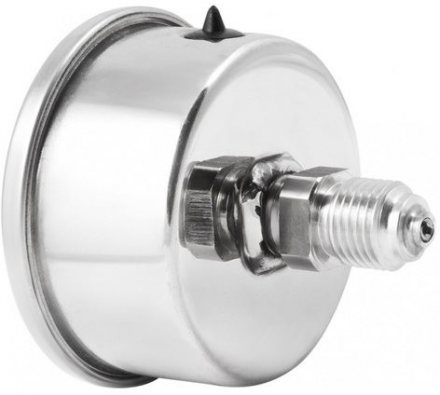

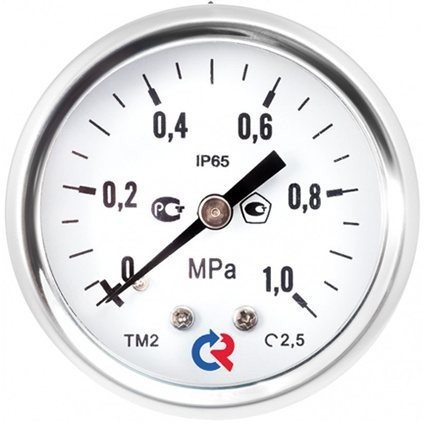

Манометр коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.
Эти промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборов IP65. Может использоваться в сборе с разделителем сред.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
Диаметр корпуса, мм
40, 50, 63, 100, 150, 160*
* — под заказ
Класс точности
| Ø100, 150, 160 | 1,0 |
| Ø63 | 1,5 |
| Ø40, 50 | 2,5 |
Диапазон показаний давлений, МПа
| ТМ | Ø40, 50 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 |
| Ø63 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 | |
| Ø100, 150, 160 | 0…0,06** / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 | |
| ТВ | Ø63, 100, 150, 160 | −0,1…0 |
| ТМВ | Ø63 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| Ø100, 150, 160 | −0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
** — только для радиальных
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C
Окружающая среда:
−60…+60 (без заполнения)
−20…+60 (с заполнением глицерином ПК-94)
−60…+60 (с заполнением силиконом ПМС-50)
Измеряемая среда:
−60…+200 (без заполнения)
−20…+100 (с заполнением глицерином ПК-94)
−60…+150 (с заполнением силиконом ПМС-50)
Корпус
IP65, нержавеющая сталь 08Х17Н13М2
Опция: IP67 (Ø100, 150, 160)
Кольцо
Нержавеющая сталь 08Х17Н13М2
Ø100, 150, 160 — байонетное
Ø40, 50, 63 — завальцованное
Ø63 — байонетное (опция)
Штуцер, чувствительный элемент, трибко-секторный механизм
Нержавеющая сталь 08Х17Н13М2
Циферблат
Алюминий, шкала черная на белом фоне
Органическое
Опция: минеральное многослойное безопасное — триплекс (Ø 100, 150, 160)
Корректор нуля
Опция: на стрелке (Ø 100, 150, 160)
Присоединение
Радиальное — Ø40, 50, 63, 100, 150, 160
Осевое — Ø40, 50, 63
Эксцентрическое — Ø100, 150, 160
Резьба присоединения***
| Ø100, 150, 160 | G½, M20×1,5 |
| Ø63 | G¼, M12×1,5 |
| Ø50 | G¼, M12×1,5 |
| Ø40 | G⅛, M10×1 |
*** — под заказ другие резьбы
Межповерочный интервал
2 года
Климатическое исполнение
Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация
ТУ 4212-001-4719015564-2008
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТМ-221 | 50 | 2,5 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ / М12×1,5 | радиальное |
| осевое | |||||
| 0…16 / 25 / 40 | G¼ / М12×1,5 | радиальное | |||
| осевое |
| Наименование услуги | Тип |
|---|---|
| Безопасное стекло (триплекс), с установкой | ТМ (ТВ-ТМВ)-521 |
| ТМ (ТВ, ТМВ)-621 | |
| Стрелка с корректором нуля, с установкой | ТМ (ТВ, ТМВ)-521, -621 |
| Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21) | ТМ (ТВ, ТМВ)-521, -621 |
| ТМ (ТВ, ТМВ)-521, -621 + рукав | |
| Объединение с разделителем (РМ-К11, РМ-М31) | ТМ-521, -621 |
| Фланец, с установкой | ТМ (ТВ, ТМВ)-321Р, 321Т |
| задний для ТМ (ТВ, ТМВ)-521Р, -521ТЭ | |
| передний для ТМ (ТВ, ТМВ)-521ТЭ | |
| задний для ТМ (ТВ, ТМВ)-621Р, -621ТЭ | |
| передний для ТМ (ТВ, ТМВ)-621ТЭ | |
| Скоба, тип 1 (прямая) | ТМ (ТВ, ТМВ)-121Т |
| ТМ (ТВ, ТМВ)-221Т, -321Т | |
| Скоба, тип 2 (баттерфляй) | ТМ (ТВ, ТМВ)-321Т |
| Скоба, с установкой | ТМ (ТВ, ТМВ)-521 |
| ТМ (ТВ, ТМВ)-621 | |
| Указатель предельных значений (нержавеющая сталь) | ТМ (ТВ, ТМВ)-521, -621 |
| Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | ТМ (ТВ, ТМВ)-521, -621 |
| ТМ (ТВ, ТМВ)-121, -221, -321 | |
| Исполнение корпуса с IP67 | ТМ (ТВ, ТМВ)-521, -621 |
| Исполнение штуцера с резьбой NPT | ТМ (ТВ, ТМВ)-321, -521, -621 |
| Индивидуальная двойная шкала Индивидуальная шкала в кгс/см2 | ТМ (ТВ, ТМВ)-121, -221, -321 |
| ТМ (ТВ, ТМВ)-521, -621 | |
| Свидетельство о поверке к нумерованному прибору | ТМ (ТВ, ТМВ) |
| Индивидуальный паспорт на нумерованный прибор | ТМ (ТВ, ТМВ) |
| Обезжиривание прибора под кислород (+ знак О2 на циферблате) | ТМ (ТВ, ТМВ) без гидрозаполнения, кроме ТМ (ТВ, ТМВ)-121, -221, -321 |
| ТМ (ТВ, ТМВ)-121, -221, -321 | |
| Нанесение на циферблат «NH3» и пр. знаков | ТМ (ТВ, ТМВ), кроме ТМ (ТВ, ТМВ)-121, 221, 321 |
| ТМ (ТВ, ТМВ)-121, -221, -321 | |
| Первичная заводская поверка | ТМ (ТВ, ТМВ) |
| Периодическая поверка | ТМ (ТВ, ТМВ) |
| Пломбировка манометра (под заказ) | ТМ (ТВ, ТМВ)-521, -621 |
| Ремонт (кроме ТМ-121, -221) | ТМ (0–1,6 МПа) |
| ТМ (2,5–40 МПа) | |
| ТМ (60–100 МПа) | |
| ТВ | |
| ТМВ | |
| Ремонт (завальцованные ТМ) | ТМ (0-1,6МПа) |
| ТМ (2,5–40 МПа) | |
| ТМ (60–100 МПа) | |
| ТВ | |
| ТМВ | |
| Очистка прибора от загрязнений (мазут, краска и пр.) | ТМ (ТВ, ТМВ) |
Приборы продаются «сухими», готовыми к гидрозаполнению (глицерином или силиконом).
