Капсульный термостатический конденсатоотводчик Armstrong WMT-1 специально спроектирвоан для работы при небольшом количестве конденсата (включая использование в паровых спутниках). Конденсатоотводчики WMT-1 автоматически подстраиваются под расход конденсата, включая большие нагрузки при пусках в любом давлении, которое затем приходит в норму в рамках заданного рабочего диапазона. WMT-1 может монтироваться как воздухоотводчик в паровой системе.

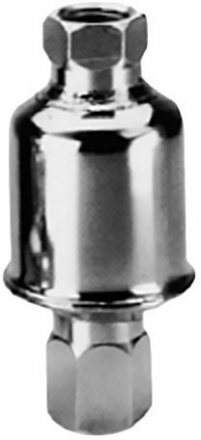

| Термостатический конденсатоотводчик тип WMT-1, Armstrong (Бельгия, США) DN 8 -15 мм, PN 1,7 МПа, Тмакс. 204 °С, резьба/резьба |
| Применение: Капсульные термостатические конденсатоотводчики серии WMT-1 разработаны специально для работы при малом количестве конденсата (в т. ч. для использования в паровых спутниках). Конденсатоотводчики WMT-1 авто- матически подстраиваются под расход конденсата, в том числе под большие нагрузки при пусках при любом давлении, которое входит в рабочий диапазон. WMT-1 может устанавливаться как воздухоотводчик в паровой системе. |
| Технические характеристики |
| Условный диаметр |
8 - 15 мм |
| Условное давление |
PN 1,7 |
| Максимальная рабочая температура |
204 °С |
| Максимальный перепад давления |
1,7 МПа |
| Минимальный перепад давления |
0,03 МПа |
| Тип присоединения |
Резьбовое |
| Установка |
Горизонтальная Вертикальная |
| Габаритные размеры, (мм) |
| R |
A |
B |
Масса, (кг) |
| 74" |
|||
| 3/8" |
57 |
84 |
0,1 |
| 1/2" |
| Спецификация материалов |
| № п/п |
Наименование |
Материал |
| 1 |
Корпус, крышка |
Нержавеющая сталь ASTM A240/304 L |
| 2 |
Капсула |
Нержавеющая сталь 304 |
| I |
| Пропускная способность, (кг/ч) |
| Перепад давления*, (МПа) |
Холодный конденсат 21°C, (кг/ч) |
Горячий конденсат 100°C, (кг/ч) |
Конденсат на 10 °С ниже температуры насыщения, (кг/ч**) |
| 0,035 |
54 |
45 |
4,5 |
| 0,07 |
68 |
77 |
5,9 |
| 0,14 |
145 |
113 |
8,2 |
| 0,2 |
177 |
136 |
9,1 |
| 0,3 |
191 |
159 |
10,9 |
| 0,35 |
222 |
181 |
11,8 |
| 0,5 |
259 |
218 |
13,6 |
| 0,7 |
295 |
263 |
15,9 |
| 1,05 |
318 |
318 |
18,1 |
| 1,4 |
408 |
363 |
20,9 |
| 1,7 |
454 |
431 |
22,7 |
| Пример заказа: Конденсатоотводчик WMT-1- 1/2'. |
| Код для заказа# |
| Ду |
Код для заказа |
| 1/4" |
R5.77M2.11 |
| 3/8" |
R5.77M2.21 |
| 1/2" |
R5.77M2.31 |
| * Расходы, полученные на основе перепада давления без учета противодавления. ** Расход будет меняться в зависимости от степени переохлаждения. Когда будет необходимо увеличение расхода, конденсатоотводчик автоматически адаптируется под нагрузку путем переохлаждения вплоть до максимальной производительности (холодный конденсат). |
